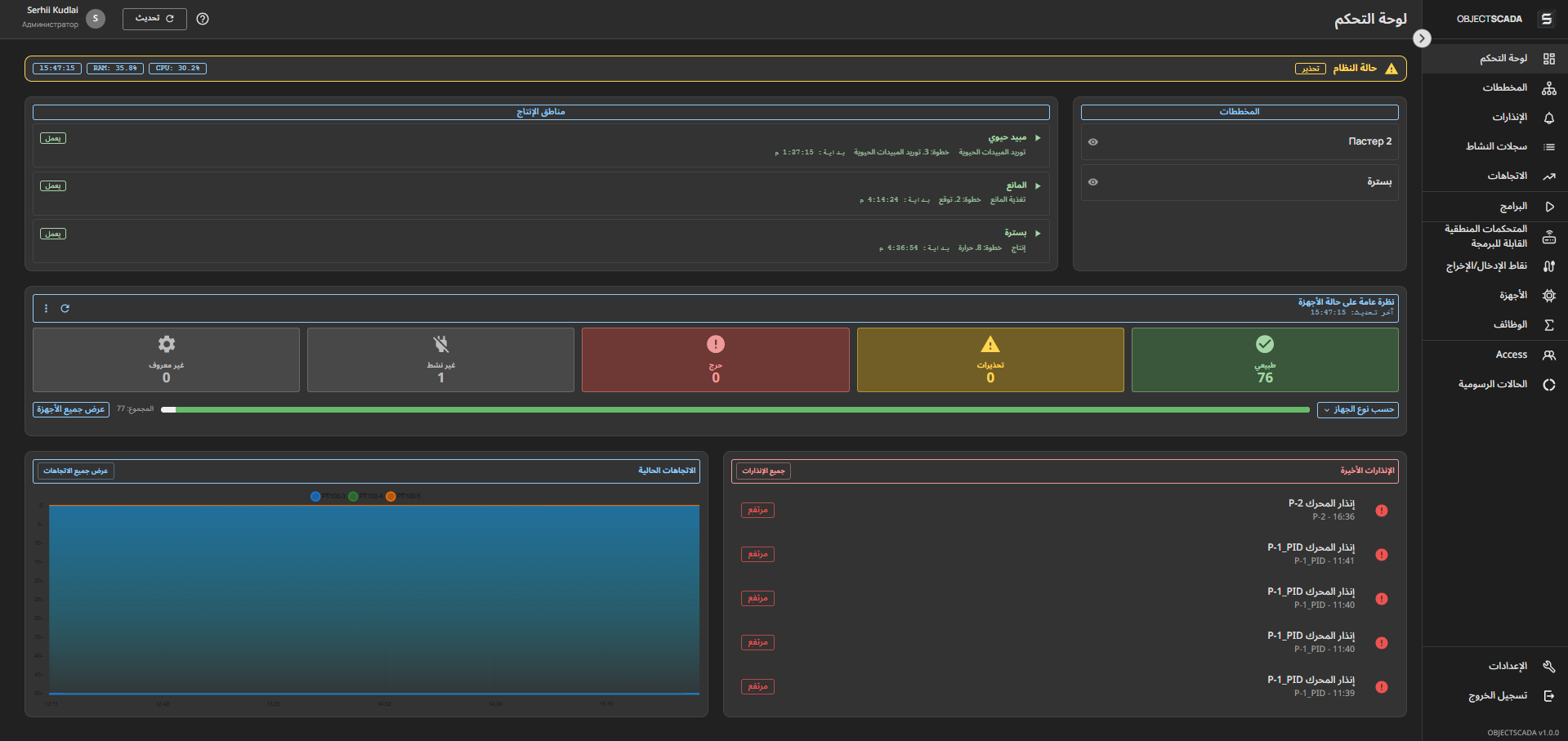

لوحة القيادة الرئيسية
شاشة مراقبة عامة: مؤشرات الأداء الرئيسية، وحالة المعدات، واتجاهات الضغط ودرجة الحرارة في الوقت الفعلي.
يراقب مؤشرات الأداء الرئيسية WebSocket
الجيل القادم من الأتمتة الصناعية
نظام ويب SCADA
لإنتاجك
مراقبة ومراقبة وأتمتة العمليات التكنولوجية في الوقت الحقيقي. يدعم جميع بروتوكولات PLC الرئيسية ومحرر الدوائر المرئية ومساعد الذكاء الاصطناعي المدمج.
14+
أنواع الأجهزة
5
بروتوكولات PLC
في الوقت الحالى
يراقب
https://scada.example.com/dashboard
قم بالتمرير لأسفل
قدرات المنصة
كل ما تحتاجه ل
الأتمتة الصناعية
منصة SCADA كاملة المواصفات مع واجهة واحدة لمراقبة العمليات التكنولوجية والتحكم فيها وتحليلها.
مراقبة في الوقت الحقيقي
يوفر اتصال WebSocket تحديثًا فوريًا للبيانات. يقوم TimescaleDB بتخزين السلاسل الزمنية بدقة النانو ثانية.
WebSocketTimescaleDBريديس
محرر التخطيطي البصري
محرر الرسم البياني بالسحب والإفلات استنادًا إلى Konva.js. قم بإنشاء رسوم بيانية مقلدة تفاعلية مع الرسوم المتحركة لحالات الجهاز.
Konva.jsSVGالسحب والإسقاط
إدارة الحوادث
نظام إنذار متعدد المستويات مع الأولويات. سجل الأحداث، والإقرار، وتصعيد الإخطارات. تاريخ حالات الطوارئ.
إنذارمصافحةإشعارات
الاتجاهات وتاريخ البيانات
رسم الرسوم البيانية للبيانات التاريخية مع القياس. تصدير إلى Excel، CSV. مقارنة عدة معلمات على رسم بياني واحد.
Chart.jsاكسلTimescaleDB
تسلسلات ووصفات
البرمجة المرئية للتسلسلات التكنولوجية. إدارة الوصفات والمراحل والدفعات (أتمتة الدفعات).
حزمةوصفاتالأتمتة
نموذج الوصول القائم على الدور
نظام RBAC المرن: المشغلون والمهندسون والإداريون. سجل نشاط المستخدم. مصادقة JWT.
RBACJWTمراجعة
واجهة متعددة اللغات
الترجمة الكاملة عبر i18next. دعم RTL (العربية). تبديل اللغة دون إعادة تحميل الصفحة.
i18nextمن اليمين إلى اليسارالتعريب
نشر عامل ميناء
النقل الكامل للحاويات عبر Docker Compose. ملف واحد - المجموعة بأكملها: الواجهة الخلفية، الواجهة الأمامية، قاعدة البيانات، Redis، عامل PLC.
عامل ميناءPostgreSQLريديس
البروتوكولات الصناعية
الدعم للجميع
بروتوكولات PLC الرئيسية
قم بتوصيل أي معدات صناعية دون تعديل - يدعم النظام البروتوكولات القياسية الجاهزة.
سيمنز S7
سيمنزSnap7 + انفتاح TIA
الدعم الكامل لS7-300/400/1200/1500. قراءة/كتابة متغيرات DB وM وI وQ. التكامل مع TIA Portal لنشر التكوين التلقائي.
مودبوس
عالميرتو / تكب / أسكي
Modbus RTU عبر RS-485/RS-232 وModbus TCP/IP. يدعم جميع رموز الوظائف: الملفات، والمدخلات المنفصلة، وسجلات الاحتفاظ، وسجلات الإدخال.
إم كيو تي تي
إنترنت الأشياءالوسيط / العميل
بروتوكول جهاز إنترنت الأشياء. الاشتراك في المواضيع، ونشر الأوامر. متوافق مع Mosquitto وHiveMQ وAWS IoT Core. جودة الخدمة 0/1/2.
OPC تعميم الوصول إلى الخدمات
إنترنت الأشياءالعميل / الخادم
معيار الصناعة IIoT. تبادل آمن للبيانات مع أي جهاز متوافق مع OPC UA. دعم معرف العقدة والتصفح والاشتراك.
إيثرنت/IP
روكويلألين برادلي / روكويل
بروتوكول CIP لـ Allen-Bradley PLCs. يدعم كونتروللوجيكس، كومباكتلوجيكس، ميكرولوجيكس. قراءة العلامات والتشخيص.
نظرة عامة فنية
حديث
بنية الخدمات الصغيرة
تم تحسين كل مكون لمهمته - بدءًا من واجهة المستخدم وحتى عامل Rust عالي التحميل والذي يعمل مباشرة مع الأجهزة.
المتصفح/العميل
رد فعل 18 + تايب سكريبت
واجهة مشغل SPA
MUI + Konva.js
مكونات واجهة المستخدم والرسوم البيانية
مجموعة أدوات الإعادة
إدارة الدولة
عميل ويب سوكيت
تحديثات في الوقت الحقيقي
واجهة برمجة التطبيقات الخلفية
جانغو 4.2 + درف
REST API، منطق الأعمال
قنوات جانغو
خادم ويب سوكيت
مصادقة JWT
المصادقة وRBAC
دافني / جونيكورن
خوادم ASGI/WSGI
عامل PLC (الصدأ)
وقت تشغيل طوكيو غير المتزامن
عامل عالي الأداء
Snap7 / مودبوس
برامج تشغيل بروتوكول PLC
MQTT / OPC UA
بروتوكولات إنترنت الأشياء
ريديس بوبسوب
أحداث البث
مستودعات البيانات
PostgreSQL + TimescaleDB
قاعدة البيانات الرئيسية والسلاسل الزمنية
ريديس
ذاكرة التخزين المؤقت، وجلسات العمل، وPubSub
PgBouncer
تجمع الاتصال
قدررانت
قاعدة بيانات المتجهات للذكاء الاصطناعي
خدمة الذكاء الاصطناعي
FastAPI
خدمة صغيرة غير متزامنة للذكاء الاصطناعي
خط أنابيب RAG
استرجاع الجيل المعزز
SQLAlchemy غير متزامن
الوصول إلى بيانات SCADA
عميل كيودرانت
البحث الدلالي
بنية تحتية
عامل الميناء يؤلف
حاوية المكدس بأكمله
نجينكس
عكس الوكيل، ثابت
وكيل TIA (.NET)
تكامل سيمنز TIA
ديبيان ايزو
صورة جاهزة للتثبيت
المجالات الرئيسية
نظام
واجهة
مجالات التطبيق الرئيسية: من المراقبة والرسوم البيانية إلى المعدات والإدارة.
الرصد والتصور
لوحة المراقبة
عرض الصفحة الرئيسية: مؤشرات الأداء الرئيسية وحالة المنطقة ونظرة عامة سريعة على العملية
المخططات
الرسوم البيانية المحاكية: المعدات والأنابيب والوصلات - عرض وتحكم قريب من العملية الحقيقية
إنذار
الإنذارات والتحذيرات النشطة والمُمحاة: التصفية، والإقرار، وتاريخ الحوادث
سجل النشاط
مسار التدقيق: من فعل ماذا ومتى - للمساءلة والتحقيقات
الاتجاهات
الاتجاهات والمحفوظات للإشارات/العلامات المحددة - تحليل الأوضاع والانحرافات
المنطق والأتمتة
البرامج
سيناريوهات الأتمتة – التسلسلات والوصفات: البداية، الخطوات، حالة التنفيذ، الربط بالخطوط والمناطق
المعدات والاتصال
الشركات المحدودة العامة
وحدات التحكم: الاتصال، وحالة الارتباط، وإعدادات تبادل البيانات (Modbus، OPC UA، وما إلى ذلك)
نقاط الإدخال/الإخراج
المدخلات/المخرجات المادية: معالجة وربط الإشارة
الأجهزة
الكائنات النباتية (المضخات، الصمامات، PID، وما إلى ذلك): المعلمات، والأوضاع، والربط بالإدخال/الإخراج والرسوم البيانية
وظائف
الحسابات وتحويلات الإشارة
إدارة
المستخدمين
الحسابات: الوصول، الملفات الشخصية، عمليات التأمين
الأدوار
الأذونات المستندة إلى الأدوار: المشغل، والتقني، والمسؤول، وما إلى ذلك.
الدول الرسومية
حالة المعدات على المخططات: الألوان والأيقونات (تشغيل / إيقاف / إنذار)
إعدادات
معلمات التطبيق العامة والترخيص ومعلومات النظام
تدفق البيانات
PLC/الأجهزة عامل الصدأ ريديس بوبسوب قنوات جانغو رد فعل واجهة المستخدم
عامل الصدأ TimescaleDB واجهة برمجة تطبيقات جانغو الذكاء الاصطناعي FastAPI قدررانت
مقارنة النهج
الاختلافات من
SCADAs الكلاسيكية
خمسة اختلافات عملية بين منصة الويب الخاصة بنا وعميل SCADA التقليدي.
وصول
عبر المتصفح - لا حاجة إلى عميل منفصل، تجربة مستخدم موحدة على أي جهاز.
كومة
Python + React/TypeScript — مصدر مفتوح، يسهل العثور على المطورين ويدمج المنطق المخصص.
اندماج
API-first وWebSocket — MES وERP والسحابة والتحليلات بدون برامج وسيطة إضافية.
النشر
حاويات Docker - بيئات قابلة للتكرار، ونشر يمكن التنبؤ به، وصيانة بسيطة.
هندسة PLC
تصدير كود Modbus/OPC UA + لشركة Siemens - الحد الأدنى من الفجوة بين مشروع SCADA ورمز وحدة التحكم.
المنشآت الحقيقية
مشروع
أمثلة
لقطات شاشة لتركيبات SCADA العاملة في المنشآت الصناعية في مختلف الصناعات.
2

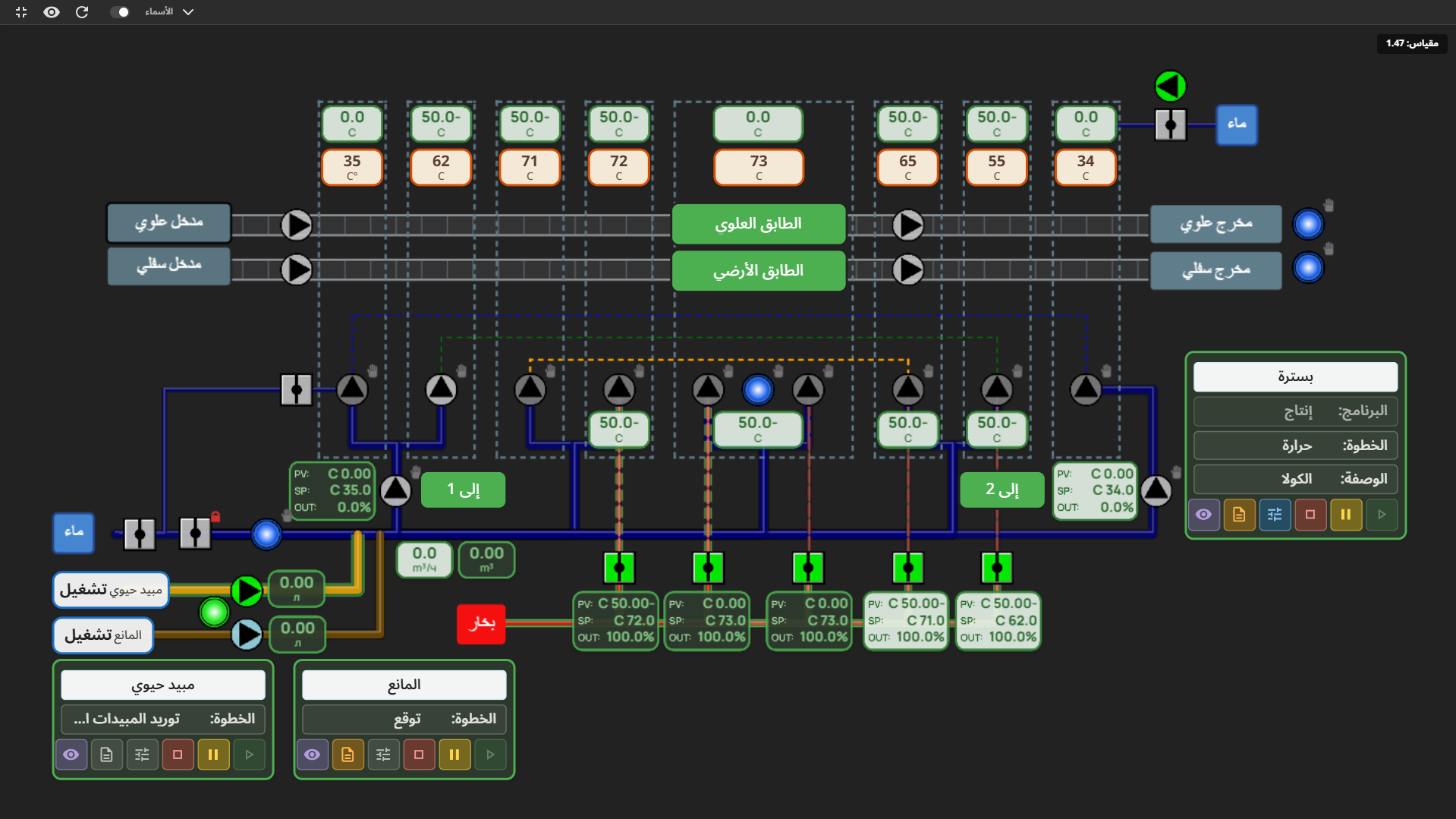

عملية التخطيطي
رسم تخطيطي للعملية التفاعلية مع الأجهزة المتحركة وخطوط الأنابيب وحالات الصمامات.
تخطيطي Konva.js SVG
3

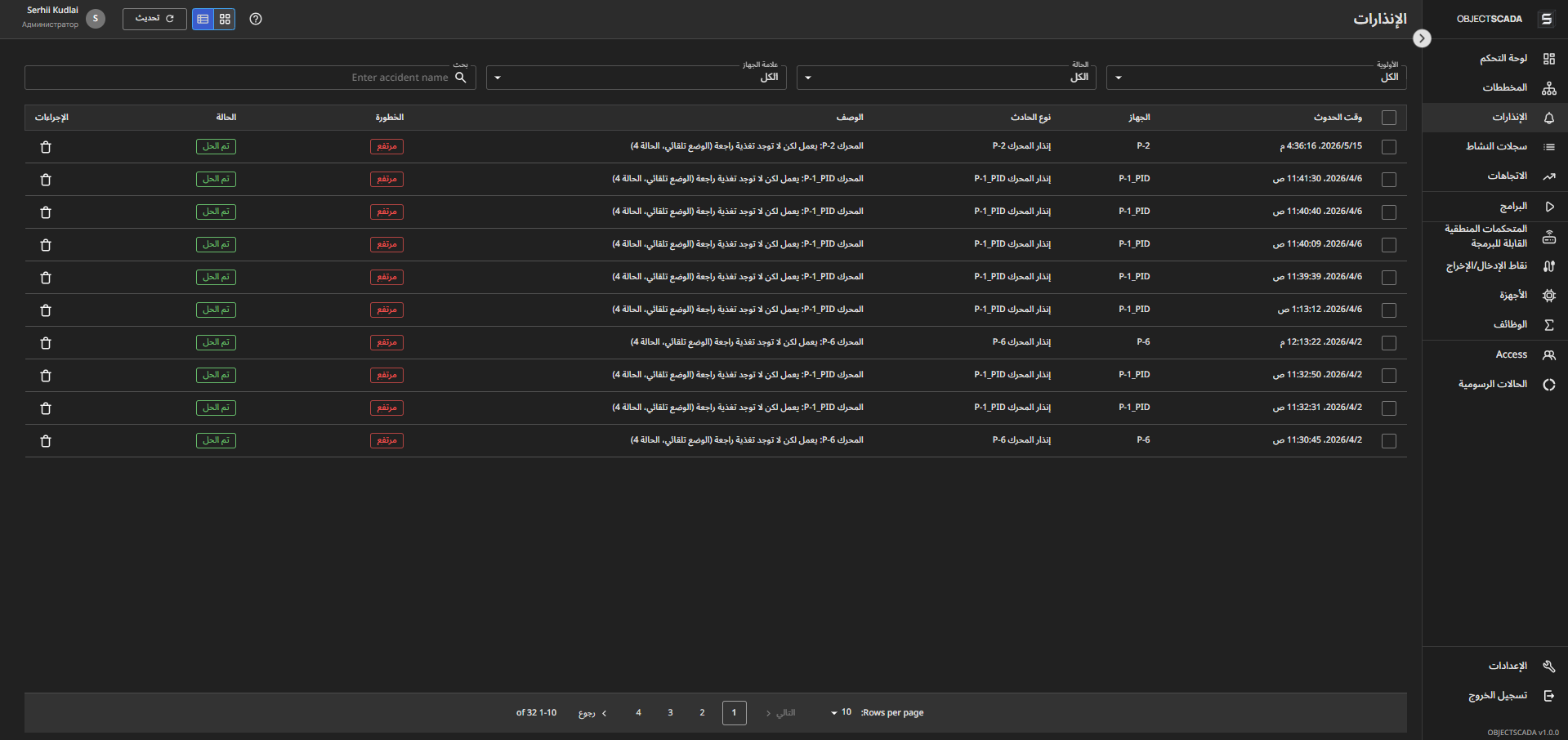

الإنذارات والأحداث
سجل الإنذارات مع الأولويات والإقرارات والتاريخ: التصفية حسب المنطقة والوقت ونوع الحدث.
إنذار سجل شكر وتقدير
4

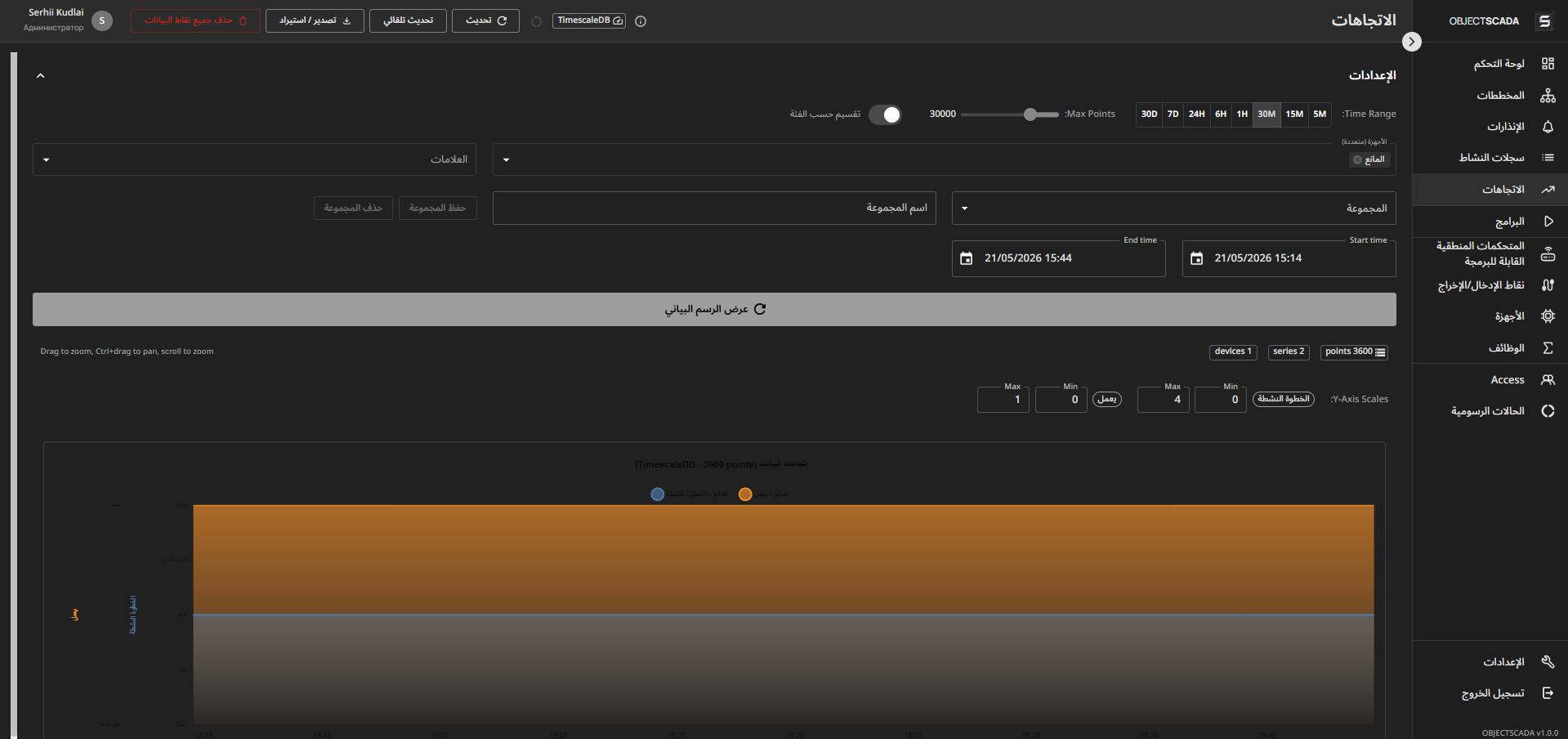

الاتجاهات والمحفوظات
البيانات التاريخية على مقياس زمني مع التكبير/التصغير والمقارنة متعددة المعلمات وتصدير Excel.
الاتجاهات TimescaleDB Chart.js
5
اتصالات الجهاز
عرض موحد للروابط إلى PLCs وخوادم OPC والأجهزة الميدانية: حالة القناة والتشخيصات وصحة الاتصال.
OPC تعميم الوصول إلى الخدمات مودبوس بلك
6

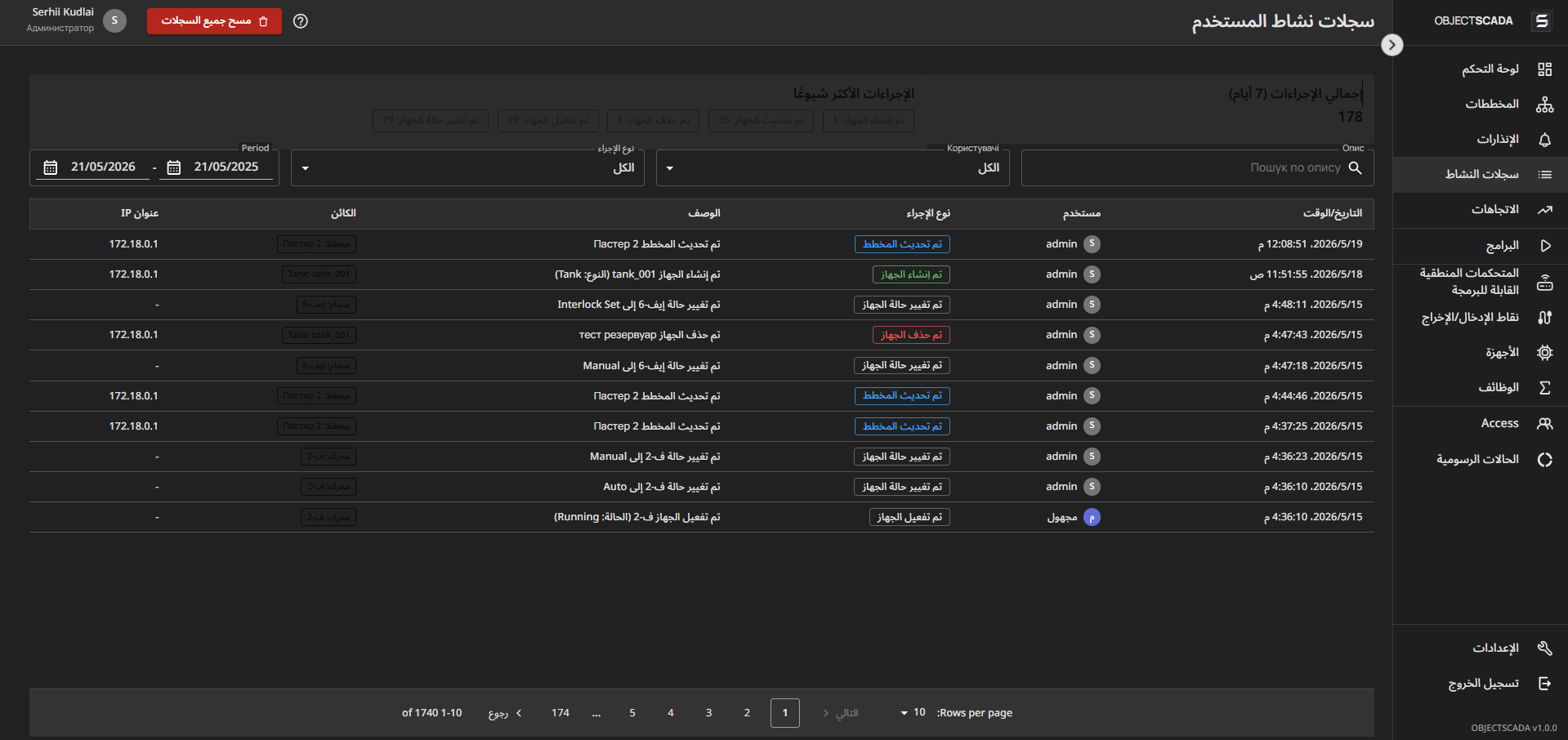

سجل العمل
مسار تدقيق المشغل: من ومتى وماذا تم في النظام - للتحقيقات والمساءلة.
مراجعة حماية RBAC
اتصل بنا
جاهز للتنفيذ
SCADA في موقعك؟
اتصل بنا للحصول على الوصول التجريبي أو المشورة الفنية أو تقدير تكلفة التنفيذ لشركتك.
الوصول التجريبي
بيئة اختبار مع بيانات حقيقية لتقييم النظام
مشروع تجريبي
التنفيذ على موقع واحد مع التوسع اللاحق
الاستشارة الفنية
تقييم التوافق مع المعدات الخاصة بك وPLC
