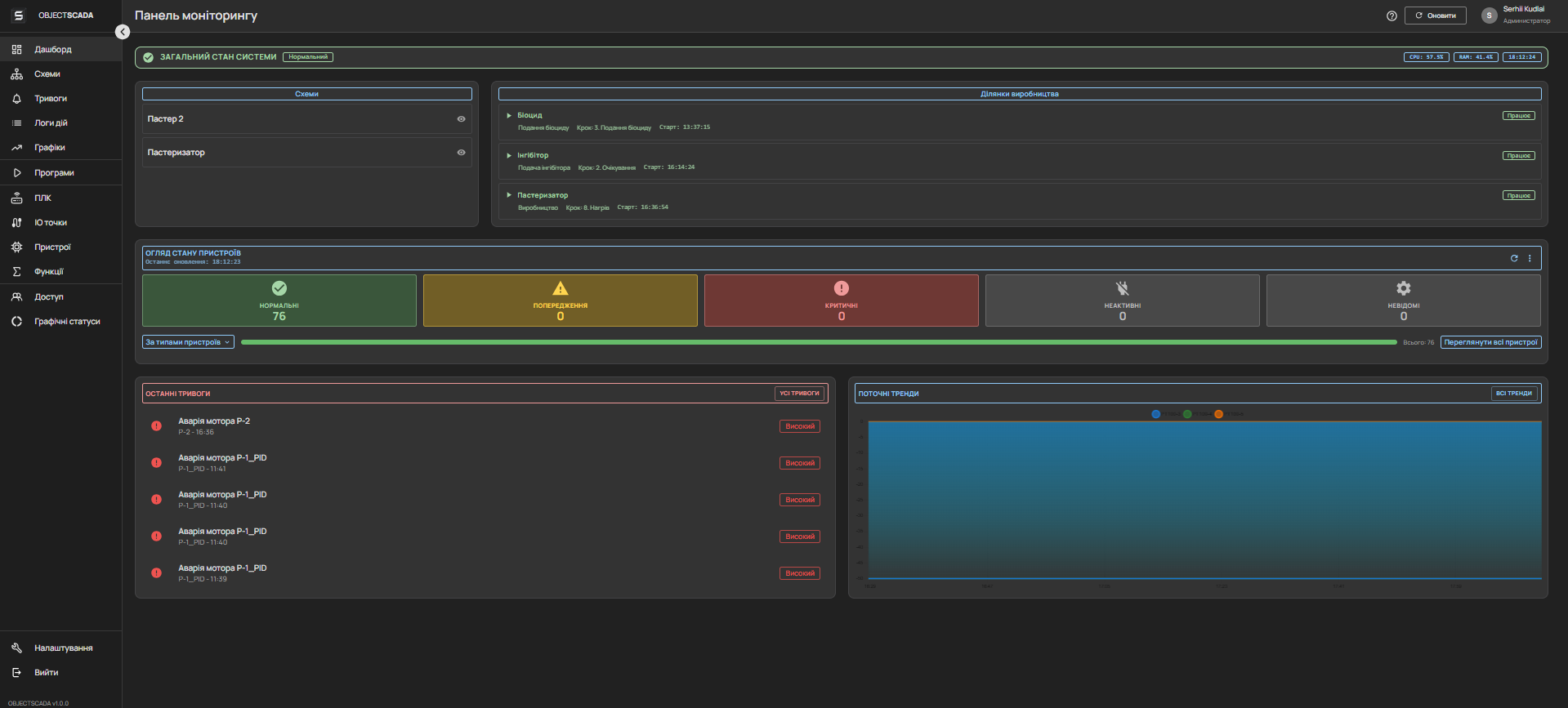

Головний дашборд
Оглядовий екран моніторингу: ключові KPI, статус обладнання, тренди тиску і температури в реальному часі.
Моніторинг KPI WebSocket
Промислова автоматизація нового покоління
Веб-SCADA система
для вашого виробництва
Моніторинг, управління та автоматизація технологічних процесів у реальному часі. Підтримка всіх основних протоколів ПЛК, візуальний редактор схем та вбудований AI-асистент.
14+
Типів пристроїв
5
Протоколів ПЛК
Real-time
Моніторинг
AI
Помічник
https://scada.example.com/dashboard
Прокрутіть вниз
Можливості платформи
Все що потрібно для
промислової автоматизації
Повнофункціональна SCADA-платформа з єдиним інтерфейсом для моніторингу, керування та аналізу технологічних процесів.
Моніторинг у реальному часі
WebSocket-з'єднання забезпечує миттєве оновлення даних. TimescaleDB зберігає тимчасові ряди з наносекундною точністю.
WebSocketTimescaleDBRedis
Візуальний редактор схем
Drag-and-drop - редактор технологічних схем на базі Konva.js. Створюйте інтерактивні мнемосхеми з анімацією станів пристроїв.
Konva.jsSVGDrag & Drop
Управління аваріями
Багаторівнева система алармів із пріоритетами. Журнал подій, квітування, ескалація повідомлень. Історія аварійних ситуацій.
АлармиКвітуванняПовідомлення
Тренди та історія даних
Побудова графіків історичних даних із масштабуванням. Експорт до Excel, CSV. Порівняння кількох параметрів однією графіку.
Chart.jsExcelTimescaleDB
Послідовності та рецепти
Візуальне програмування технологічних послідовностей. Управління рецептами, стадіями та партіями (batch automation).
BatchРецептиАвтоматизація
Рольова модель доступу
Гнучка RBAC-система: оператори, інженери, адміністратори. Журнал дій користувачів. JWT-автентифікація.
RBACJWTАудит
Багатомовний інтерфейс
Повна локалізація через i18next. Підтримка RTL (арабська). Переключення мови без перезавантаження сторінки.
i18nextRTLЛокалізація
Docker-деплой
Повна контейнеризація через Docker Compose. Один файл – весь стек: бекенд, фронтенд, БД, Redis, воркер ПЛК.
DockerPostgreSQLRedis
Промислові протоколи
Підтримка всіх
ключових протоколів ПЛК
Підключіть будь-яке промислове обладнання без доопрацювання - система підтримує стандартні протоколи "з коробки".
Siemens S7
SiemensSnap7 + TIA Openness
Повна підтримка S7-300/400/1200/1500. Читання/запис змінних DB, M, I, Q. Інтеграція з TIA Portal для автоматичного деплою конфігурації.
Modbus
UniversalRTU / TCP / ASCII
Modbus RTU через RS-485/RS-232 та Modbus TCP/IP. Підтримка всіх функціональних кодів: Coils, Discrete Inputs, Holding Registers, Input Registers.
MQTT
IoTBroker / Client
Протокол IoT-пристроїв. Підписка на топіки, публікація команд. Сумісність із Mosquitto, HiveMQ, AWS IoT Core. QoS 0/1/2.
OPC UA
IIoTClient / Server
Промисловий стандарт IIoT. Безпечний обмін даними з будь-яким OPC UA-сумісним обладнанням. Підтримка Node ID, Browse, Subscription.
EtherNet/IP
RockwellAllen-Bradley / Rockwell
Протокол CIP для ПЛК Allen-Bradley. Підтримка ControlLogix, CompactLogix та MicroLogix. Читання тегів, діагностика.
Технічний огляд
Сучасна
мікросервісна архітектура
Кожен компонент оптимізований для свого завдання - від UI до високонавантаженого Rust-воркера, що працює безпосередньо з обладнанням.
Браузер / Клієнт
React 18 + TypeScript
SPA інтерфейс оператора
MUI + Konva.js
UI-компоненти та схеми
Redux Toolkit
Управління станом
WebSocket Client
Real-time оновлення
Backend API
Django 4.2 + DRF
REST API, бізнес-логіка
Django Channels
WebSocket сервер
JWT Auth
Аутентифікація та RBAC
Daphne / Gunicorn
ASGI / WSGI сервери
Воркер ПЛК (Rust)
Tokio Async Runtime
Високопродуктивний воркер
Snap7 / Modbus
Драйвери протоколів ПЛК
MQTT / OPC UA
IoT протоколи
Redis PubSub
Трансляція подій
Сховища даних
PostgreSQL + TimescaleDB
Основна БД та часові ряди
Redis
Кеш, сесії, PubSub
PgBouncer
Пулінг з'єднань
Qdrant
Вектор БД для AI
AI Сервіс
FastAPI
Асинхронний AI-мікросервіс
RAG Pipeline
Retrieval Augmented Generation
SQLAlchemy Async
Доступ до даних SCADA
Qdrant Client
Семантичний пошук
Інфраструктура
Docker Compose
Контейнеризація всього стеку
Nginx
Реверс-проксі, статика
TIA Agent (.NET)
Siemens TIA інтеграція
Debian ISO
Готовий образ для встановлення
Основні розділи
Інтерфейс
системи
Основні розділи застосунку: від моніторингу та схем до обладнання й адміністрування.
Моніторинг і візуалізація
Панель моніторингу
Початковий екран: ключові показники, стан ділянок, швидкий огляд процесу
Схеми
Мнемосхеми: обладнання, зв’язки, трубопроводи — перегляд і керування в режимі, близькому до реального процесу
Тривоги
Активні та завершені аварії й попередження: фільтрація, підтвердження, історія інцидентів
Журнал дій
Аудит: хто, коли і що робив у системі — для відповідальності та розслідувань
Графіки
Тренди та архіви за обраними сигналами та тегами — аналіз режимів і відхилень
Логіка й автоматизація
Програми
Сценарії автоматизації — послідовності та рецепти: запуск, кроки, статус виконання, прив’язка до ліній і ділянок
Обладнання та зв’язок
ПЛК
Контролери: підключення, стан зв’язку, налаштування обміну даними (Modbus, OPC UA тощо)
IO-точки
Фізичні входи та виходи: адреси, прив’язка до сигналів
Пристрої
Промислові об’єкти (насоси, клапани, ПІД тощо): параметри, режими, прив’язка до IO і схем
Функції
Обчислення та перетворення сигналів
Адміністрування
Користувачі
Облікові записи: доступ, профілі, блокування
Ролі
Права за ролями: оператор, технолог, адміністратор тощо
Графічні статуси
Відображення станів обладнання на схемах: кольори та піктограми (робота / стоп / аварія)
Налаштування
Загальні параметри застосунку, ліцензія, системна інформація
Потік даних
ПЛК / Устаткування → Rust Worker → Redis PubSub → Django Channels → React UI
Rust Worker → TimescaleDB ←→ Django API ←→ AI FastAPI → Qdrant
Порівняння підходів
Відмінності від
класичних SCADA
П’ять практичних відмінностей веб-платформи від класичних клієнтських SCADA.
Доступ
Через браузер — окремий клієнт не потрібен, єдиний UX на будь-якому пристрої.
Стек
Python + React/TypeScript — відкритий код, легко знайти розробників і вбудувати кастомну логіку.
Інтеграція
API-first і WebSocket — MES, ERP, хмара, аналітика без додаткових middleware.
Розгортання
Docker-контейнери — відтворювані середовища, передбачуваний деплой, простий супровід.
Інженерія ПЛК
Modbus/OPC UA + експорт коду під Siemens — мінімальний розрив між проєктом у SCADA та кодом на контролері.
Реалізовані об'єкти
Приклади
реальних проектів
Скриншоти робочих інсталяцій системи SCADA на виробничих об'єктах різних галузей.
2

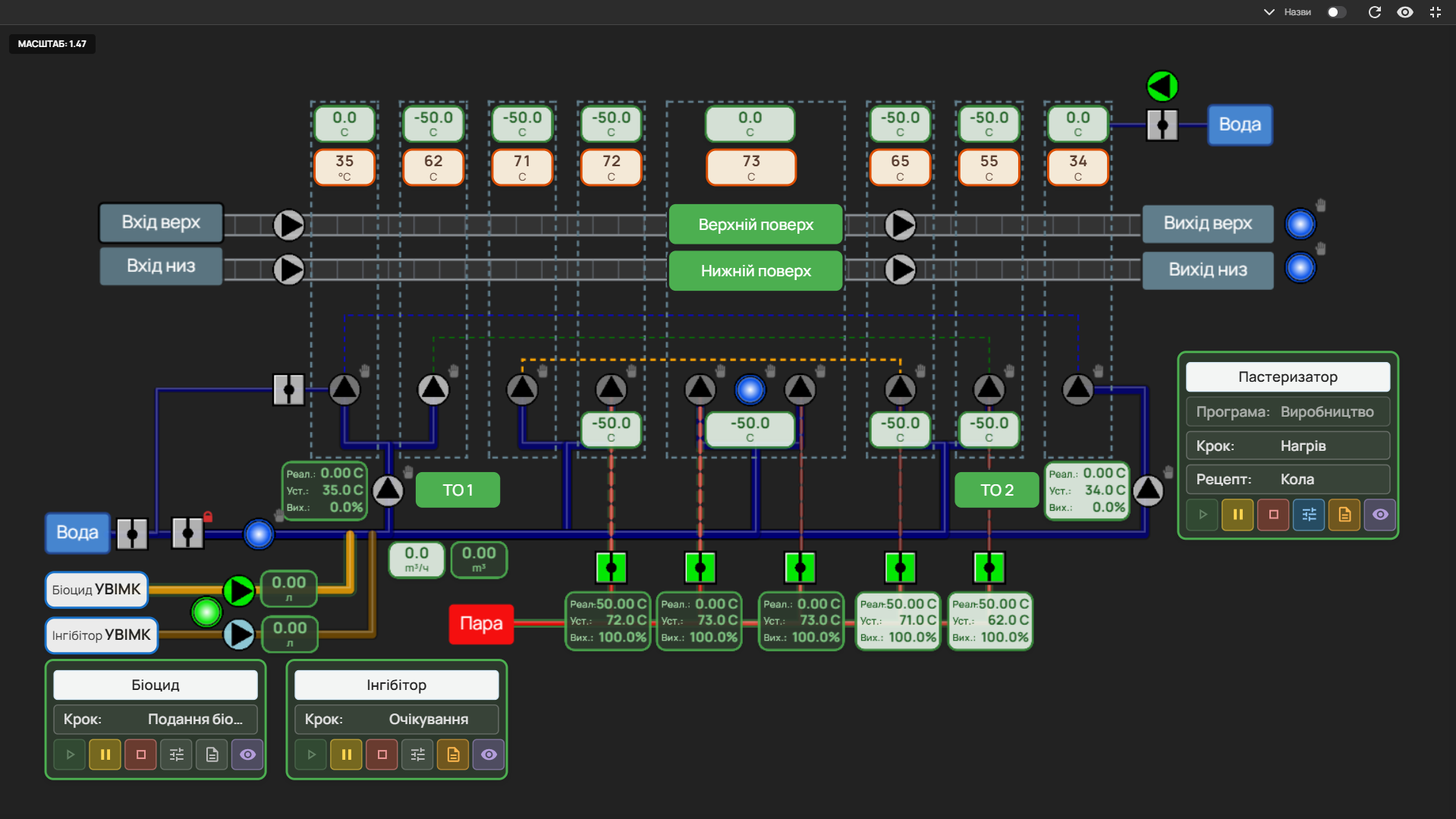

Мнемосхема процесу
Інтерактивна схема технологічного процесу з анімованими пристроями, трубопроводами та станами клапанів.
Мнемосхема Konva.js SVG
3

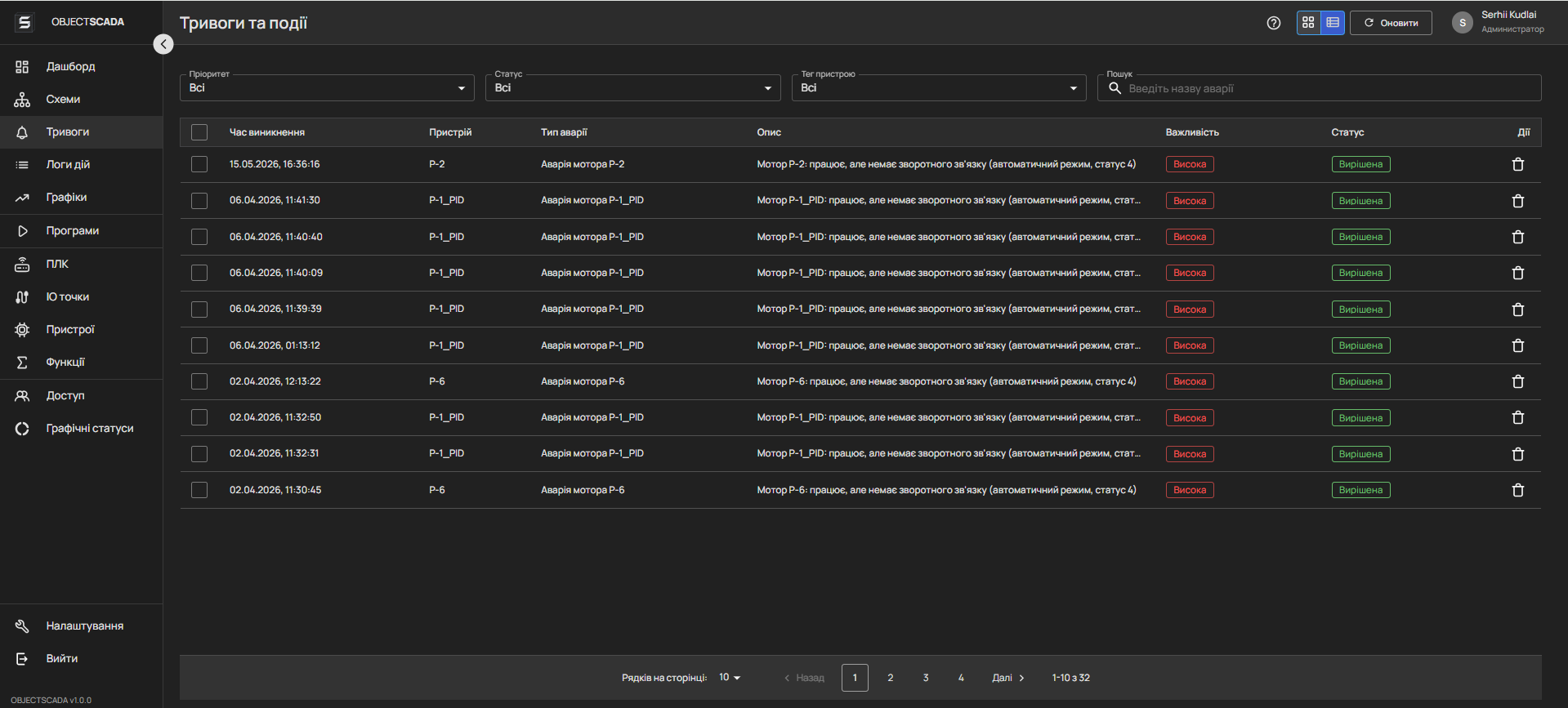

Аварії та події
Журнал аварій із пріоритетами, квитуванням та історією: фільтрація за зонами, часом і типом події.
Аварії Журнал Квитування
4

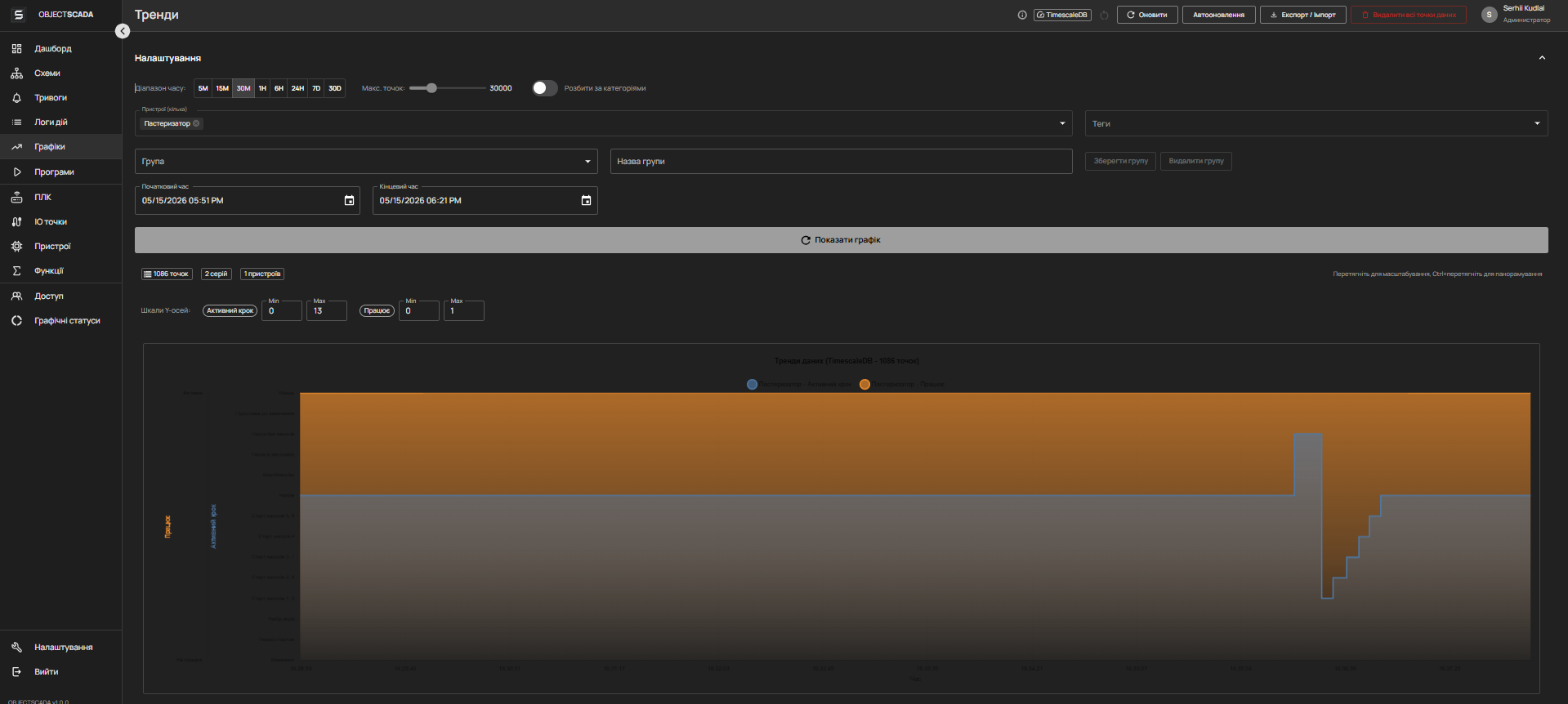

Тренди та архіви
Історичні дані на часовій шкалі з масштабуванням, порівнянням параметрів та експортом в Excel.
Тренди TimescaleDB Chart.js
5
Підключення обладнання
Єдиний екран зв'язку з ПЛК, OPC-серверами та польовими пристроями: статус каналів, діагностика та якість з'єднання.
OPC UA Modbus ПЛК
6

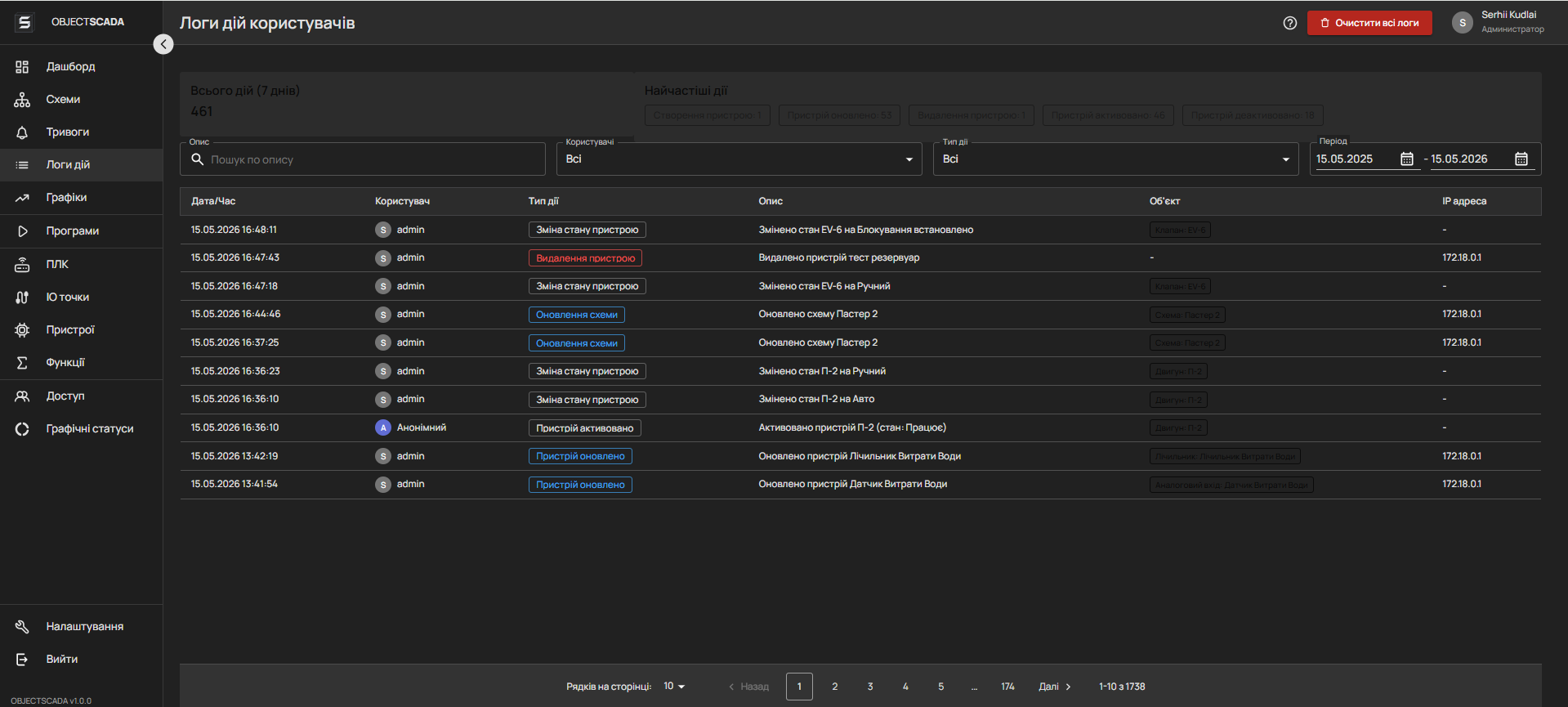

Журнал дій
Аудит дій операторів: хто, коли і що робив у системі — для розслідувань та забезпечення відповідальності.
Аудит Безпека RBAC
Зв'яжіться з нами
Готові впровадити
SCADA на об'єкті?
Зв'яжіться з нами для отримання демо-доступу, технічної консультації чи розрахунку вартості впровадження для вашого підприємства.
Демо-доступ
Тестове середовище з реальними даними для оцінки системи
Пілотний проект
Впровадження однією ділянці з наступним масштабуванням
Технічна консультація
Оцінка сумісності з вашим обладнанням та ПЛК
