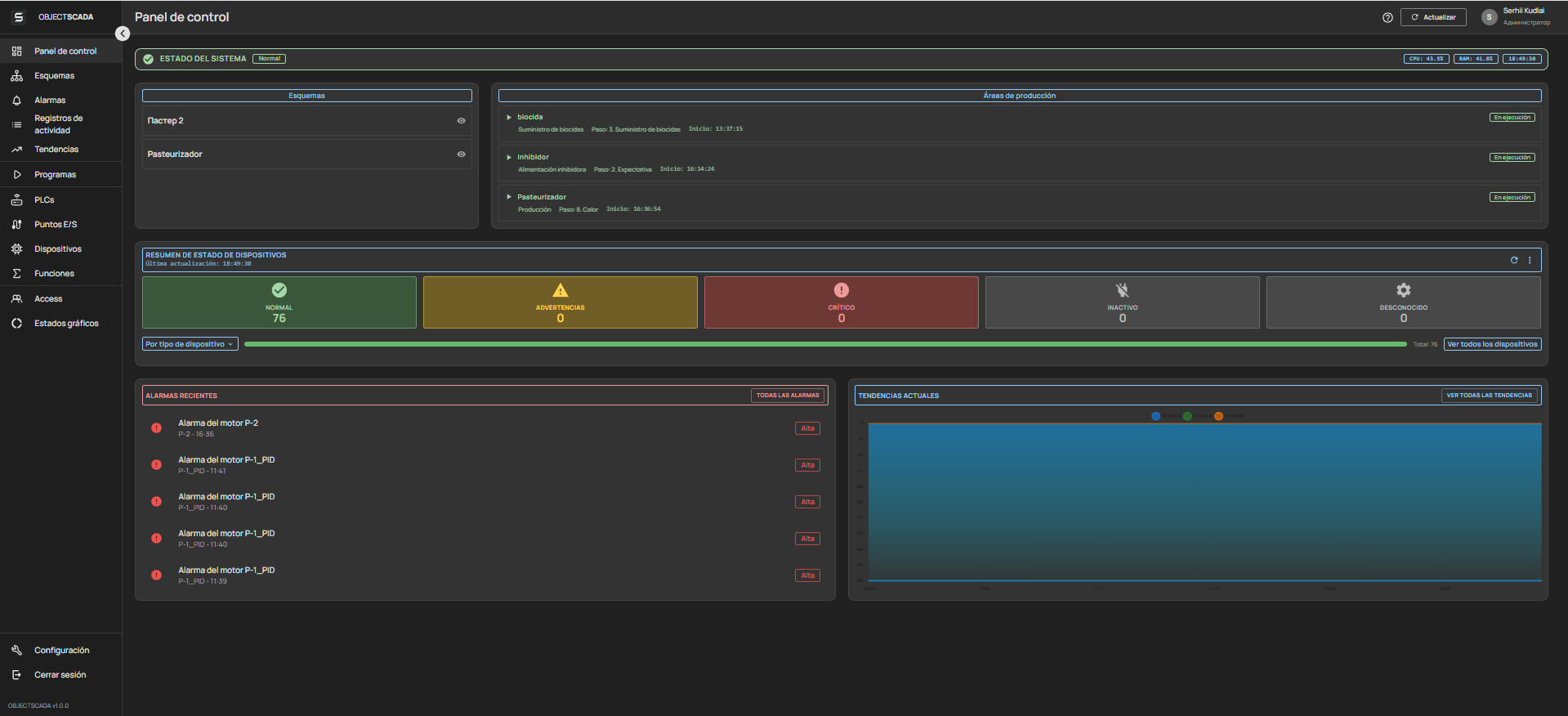

Panel principal
Pantalla de monitorización general: KPIs clave, estado del equipo y tendencias en tiempo real.
Monitorización KPI WebSocket
Automatización industrial de próxima generación
Sistema SCADA web
para tu producción
Monitoreo, control y automatización de procesos tecnológicos en tiempo real. Admite todos los protocolos PLC principales, editor de circuitos visuales y asistente de IA integrado.
14+
Tipos de dispositivos
5
protocolos PLC
en tiempo real
Escucha
AI
Asistente
https://scada.example.com/dashboard
Desplácese hacia abajo
Capacidades de la plataforma
Todo lo que necesitas para
automatización industrial
Plataforma SCADA con todas las funciones y una única interfaz para monitorear, controlar y analizar procesos tecnológicos.
Monitoreo en tiempo real
La conexión WebSocket proporciona actualización de datos instantánea. TimescaleDB almacena series temporales con una precisión de nanosegundos.
WebSocketEscala de tiempoDBRedis
editor de esquemas visuales
Editor de diagramas de flujo de arrastrar y soltar basado en Konva.js. Cree diagramas mímicos interactivos con animación de los estados del dispositivo.
Konva.jsSVGArrastrar y soltar
Gestión de accidentes
Sistema de alarma multinivel con prioridades. Registro de eventos, reconocimiento, escalamiento de notificaciones. Historia de situaciones de emergencia.
AlarmasApretón de manosNotificaciones
Tendencias e historial de datos.
Trazar gráficos de datos históricos con escala. Exportar a Excel, CSV. Comparación de varios parámetros en un gráfico.
Gráfico.jsSobresalirEscala de tiempoDB
Secuencias y recetas
Programación visual de secuencias tecnológicas. Gestión de recetas, etapas y lotes (automatización de lotes).
LoteRecetasAutomatización
Modelo de acceso basado en roles
Sistema RBAC flexible: operadores, ingenieros, administradores. Registro de actividad del usuario. Autenticación JWT.
RBACJWTAuditoría
Interfaz multilingüe
Localización completa a través de i18next. Soporte RTL (árabe). Cambia de idioma sin recargar la página.
i18siguienteRTLLocalización
Implementación de Docker
Contenedorización completa a través de Docker Compose. Un archivo: toda la pila: backend, frontend, base de datos, Redis, trabajador de PLC.
EstibadorPostgreSQLRedis
Protocolos industriales
Apoyo para todos
protocolos clave del PLC
Conecte cualquier equipo industrial sin modificaciones: el sistema admite protocolos estándar listos para usar.
Siemens S7
siemensApertura Snap7 + TIA
Soporte completo para S7-300/400/1200/1500. Lectura/escritura de variables DB, M, I, Q. Integración con TIA Portal para despliegue automático de configuración.
Modbus
UniversalRTU/TCP/ASCII
Modbus RTU vía RS-485/RS-232 y Modbus TCP/IP. Admite todos los códigos de función: bobinas, entradas discretas, registros de retención, registros de entrada.
MQTT
IoTCorredor / Cliente
Protocolo de dispositivo IoT. Suscríbete a temas, publica comandos. Compatible con Mosquitto, HiveMQ, AWS IoT Core. Calidad de servicio 0/1/2.
OPC-UA
IIoTCliente/Servidor
IIoT estándar de la industria. Intercambio de datos seguro con cualquier equipo compatible con OPC UA. ID de nodo de soporte, exploración, suscripción.
Ethernet/IP
rockwellAllen-Bradley / Rockwell
Protocolo CIP para PLC Allen-Bradley. Soporta ControlLogix, CompactLogix, MicroLogix. Lectura de etiquetas, diagnóstico.
Descripción técnica
Moderno
arquitectura de microservicio
Cada componente está optimizado para su tarea, desde la interfaz de usuario hasta el trabajador Rust altamente cargado que trabaja directamente con el hardware.
Navegador/Cliente
Reaccionar 18 + mecanografiado
Interfaz del operador SPA
MUI + Konva.js
Componentes y diagramas de la interfaz de usuario
Kit de herramientas Redux
Gestión del Estado
Cliente WebSocket
Actualizaciones en tiempo real
API de back-end
Django 4.2 + DRF
API REST, lógica empresarial
Canales Django
Servidor WebSocket
Autenticación JWT
Autenticación y RBAC
Dafne/Gunicornio
Servidores ASGI/WSGI
PLC de trabajador (óxido)
Tiempo de ejecución asíncrono de Tokio
trabajador de alto rendimiento
Snap7/Modbus
Controladores de protocolo PLC
MQTT/OPC UA
protocolos de iot
Redis PubSub
Eventos de transmisión
Almacenes de datos
PostgreSQL + Escala de tiempoDB
Base de datos principal y series temporales.
Redis
Caché, sesiones, PubSub
PgBouncer
Agrupación de conexiones
Qdrant
Base de datos vectorial para IA
Servicio de IA
API rápida
Microservicio de IA asíncrono
Oleoducto RAG
Recuperación Generación Aumentada
SQLAlchemy asíncrono
Acceso a datos SCADA
Cliente Qdrant
búsqueda semántica
Infraestructura
Composición acoplable
Contenedorización de toda la pila
nginx
Proxy inverso, estático
Agente TIA (.NET)
Integración TIA de Siemens
ISO de Debian
Imagen lista para la instalación.
Áreas principales
Sistema
interfaz
Principales áreas de aplicación: desde monitorización y diagramas hasta equipamiento y administración.
Monitoreo y visualización
Panel de control
Vista de inicio: KPI, estado del área y una descripción general rápida del proceso
Diagramas
Diagramas mímicos: equipos, tuberías y enlaces: visualización y control cercanos al proceso real
Alarmas
Alarmas y advertencias activas y borradas: filtrado, reconocimiento, historial de incidentes
Registro de actividad
Seguimiento de auditoría: quién hizo qué y cuándo: para la rendición de cuentas y las investigaciones
Tendencias
Tendencias y archivos para señales/etiquetas seleccionadas: analizar modos y desviaciones
Lógica y automatización
Programas
Escenarios de automatización: secuencias y recetas: inicio, pasos, estado de ejecución, vinculación a líneas y áreas
Equipamiento y conectividad
PLC
Controladores: conexión, estado del enlace, configuración de intercambio de datos (Modbus, OPC UA, etc.)
puntos de E/S
Entradas/salidas físicas: direccionamiento y enlace de señales
Dispositivos
Objetos de planta (bombas, válvulas, PID, etc.): parámetros, modos, vinculación a E/S y diagramas
Funciones
Cálculos y transformaciones de señales.
Administración
Usuarios
Cuentas: acceso, perfiles, bloqueos
Roles
Permisos basados en roles: operador, tecnólogo, administrador, etc.
Estados gráficos
Estado del equipo en diagramas: colores e iconos (ejecutar/parar/alarma)
Ajustes
Parámetros generales de aplicación, licencia, información del sistema.
Flujo de datos
PLC/hardware Trabajador del óxido Redis PubSub Canales Django Reaccionar interfaz de usuario
Trabajador del óxido Escala de tiempoDB API de Django API rápida de IA Qdrant
Comparación de enfoques
Diferencias con
SCADA clásicos
Cinco diferencias prácticas entre nuestra plataforma web y el cliente tradicional SCADA.
Acceso
A través del navegador: no se necesita un cliente independiente, UX unificada en cualquier dispositivo.
Pila
Python + React/TypeScript: código abierto, fácil de encontrar desarrolladores e integración de lógica personalizada.
Integración
API primero y WebSocket: MES, ERP, nube, análisis sin middleware adicional.
Despliegue
Contenedores Docker: entornos reproducibles, implementación predecible, mantenimiento sencillo.
Ingeniería de PLC
Exportación de código Modbus/OPC UA + para Siemens: brecha mínima entre el proyecto SCADA y el código del controlador.
Instalaciones reales
Ejemplos de
proyectos
Capturas de pantalla de instalaciones SCADA operativas en instalaciones industriales de diversos sectores.
2

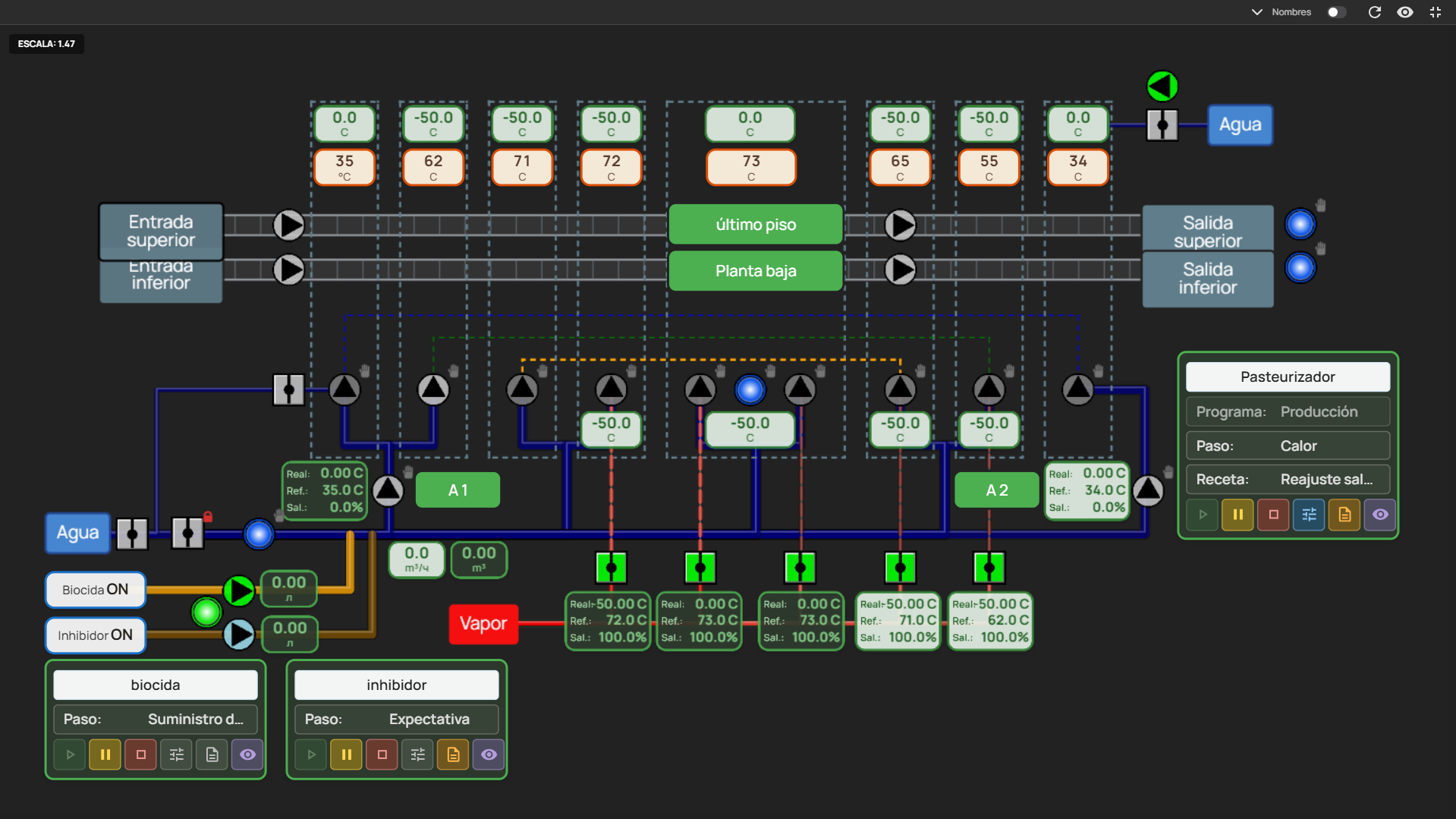

Esquema del proceso
Diagrama de proceso interactivo con dispositivos animados, tuberías y estados de válvulas.
Esquema Konva.js SVG
3

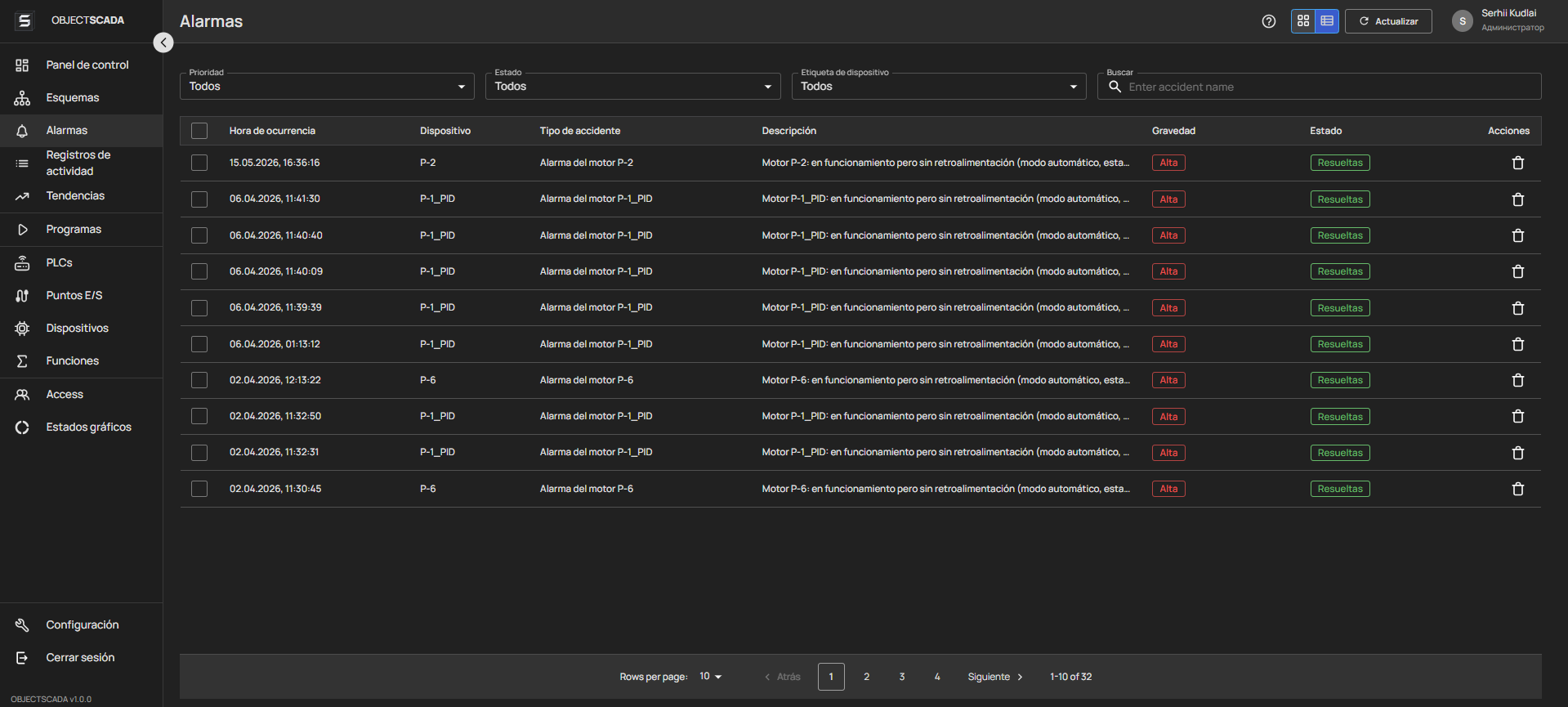

Alarmas y eventos
Registro de alarmas con prioridades, confirmación e historial: filtrado por zona, tiempo y tipo.
Alarmas Registro Confirmación
4

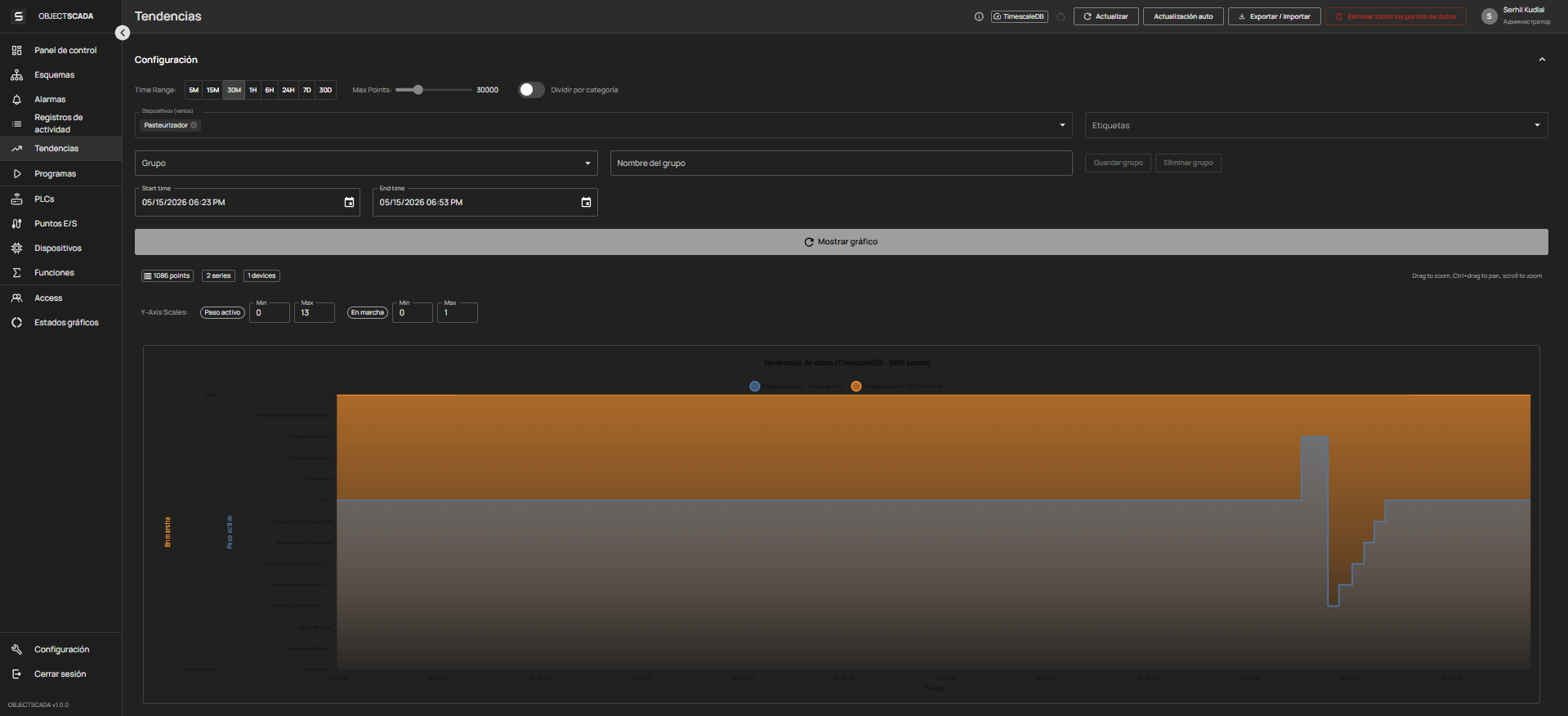

Tendencias y archivos
Datos históricos con zoom, comparación de parámetros y exportación a Excel.
Tendencias TimescaleDB Chart.js
5

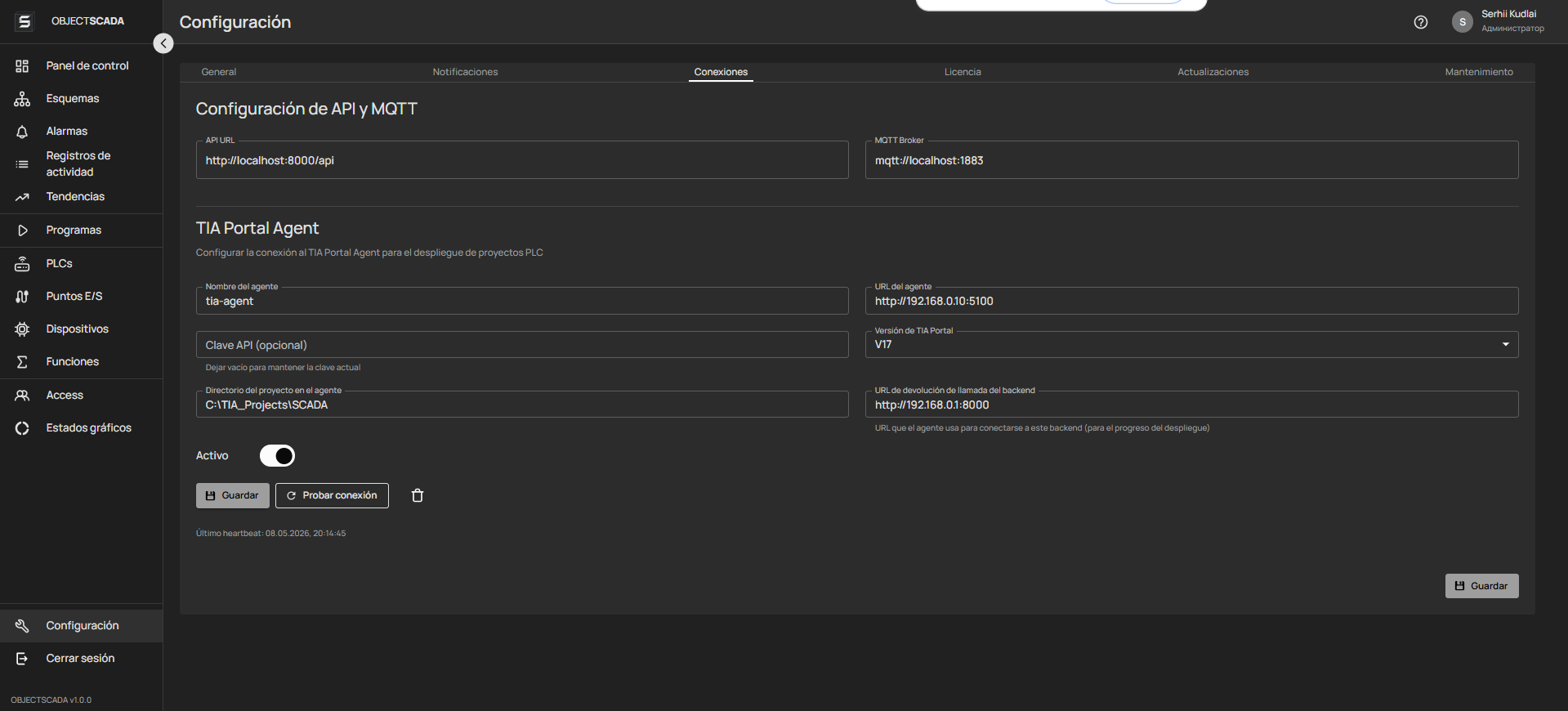

Conexiones de dispositivos
Vista unificada de enlaces con autómatas, servidores OPC y dispositivos de campo: estado de canales, diagnóstico y calidad de conexión.
OPC UA Modbus PLC
6

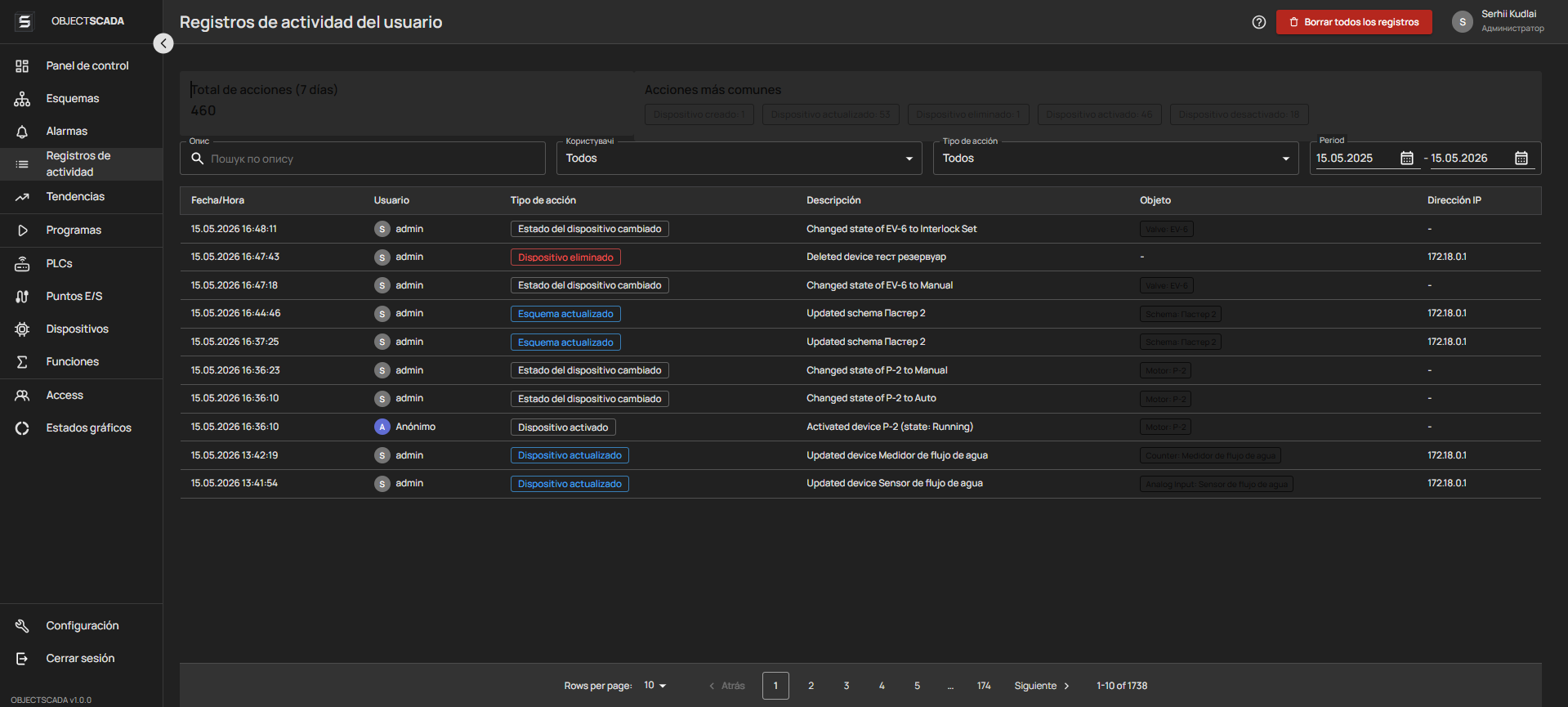

Registro de acciones
Auditoría de operadores: quién, cuándo y qué se hizo en el sistema — para investigaciones y responsabilidad.
Auditoría Seguridad RBAC
Contáctenos
Listo para implementar
¿SCADA en su sitio?
Contáctenos para recibir acceso demo, asesoramiento técnico o estimar el costo de implementación para su empresa.
Acceso de demostración
Entorno de prueba con datos reales para la evaluación del sistema.
Proyecto piloto
Implementación en un sitio con posterior escalado.
Consulta técnica
Evalúe la compatibilidad con su equipo y PLC
