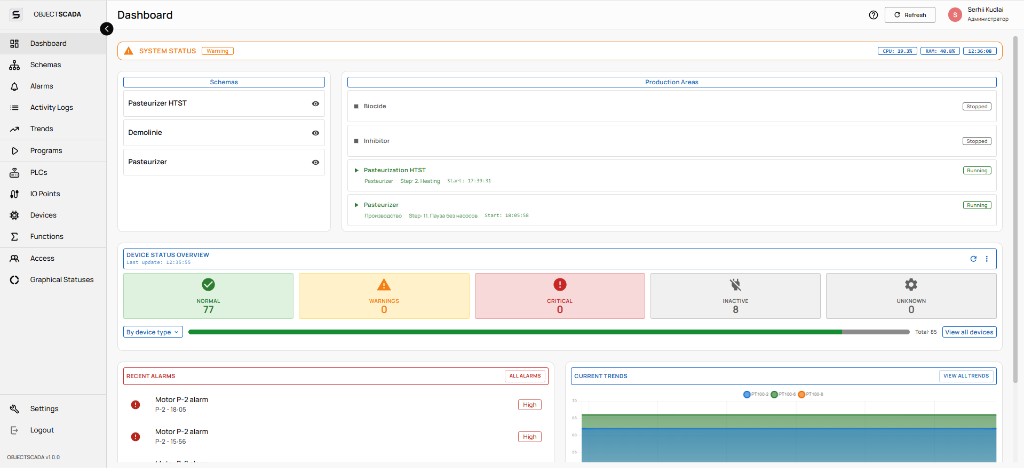

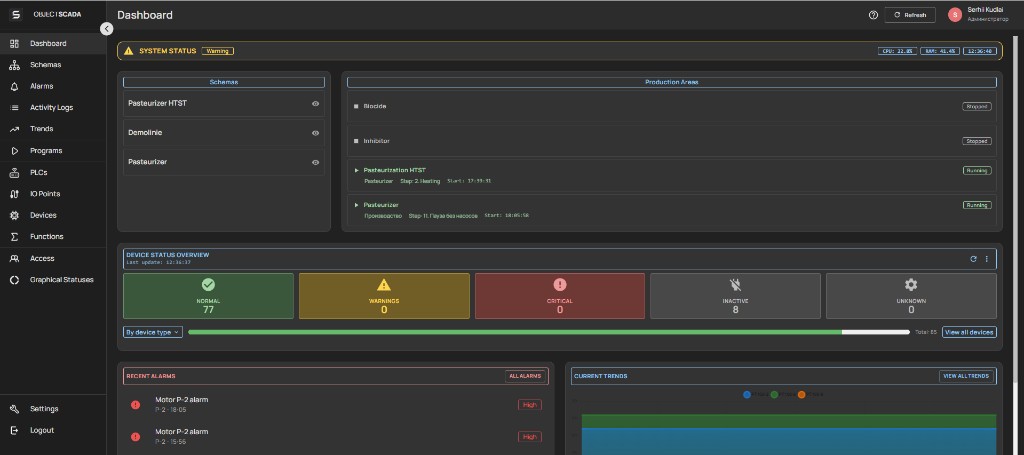

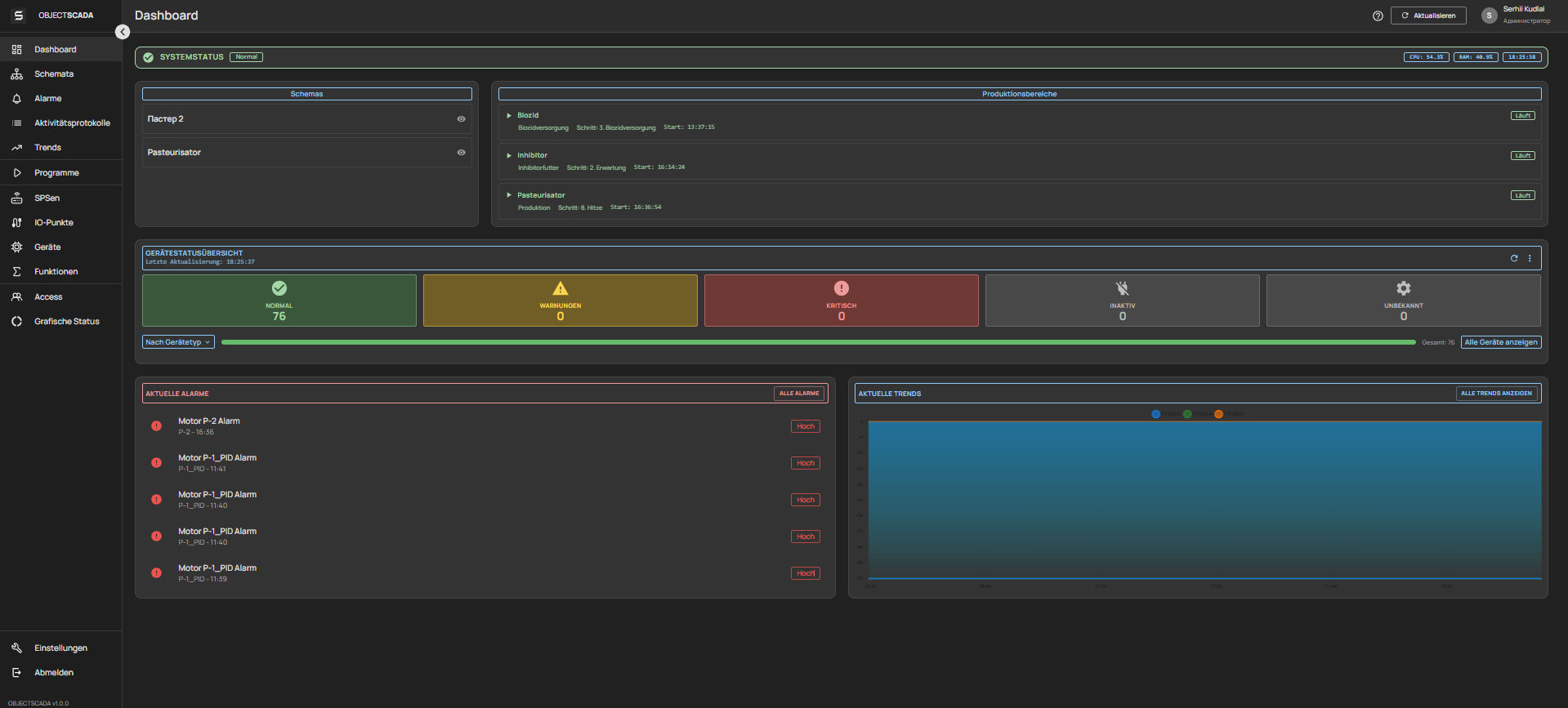

Haupt-Dashboard
Übersichtlicher Monitoring-Bildschirm: wichtige KPIs, Gerätestatus und Echtzeit-Druck- und Temperaturtrends.
Monitoring KPI WebSocket
Industrielle Automatisierung der nächsten Generation
Web-SCADA-System
für Ihre Produktion
Überwachung, Steuerung und Automatisierung technologischer Prozesse in Echtzeit. Unterstützt alle wichtigen SPS-Protokolle, visuellen Schaltkreiseditor und integrierten KI-Assistenten.
14+
Gerätetypen
5
SPS-Protokolle
Real-time
Überwachung
AI
Assistent
https://scada.example.com/dashboard
Scrollen Sie nach unten
Plattformfunktionen
Alles was Sie brauchen
Industrielle Automatisierung
Voll ausgestattete SCADA-Plattform mit einer einzigen Schnittstelle zur Überwachung, Steuerung und Analyse technologischer Prozesse.
Echtzeitüberwachung
Die WebSocket-Verbindung ermöglicht eine sofortige Datenaktualisierung. TimescaleDB speichert Zeitreihen mit einer Genauigkeit im Nanosekundenbereich.
WebSocketTimescaleDBRedis
Visueller Schaltplaneditor
Drag-and-Drop-Flussdiagramm-Editor basierend auf Konva.js. Erstellen Sie interaktive Blinddiagramme mit Animationen der Gerätezustände.
Konva.jsSVGDrag & Drop
Unfallmanagement
Mehrstufiges Alarmsystem mit Prioritäten. Ereignisprotokoll, Bestätigung, Eskalation von Benachrichtigungen. Geschichte von Notfallsituationen.
AlarmHändedruckBenachrichtigungen
Trends und Datenverlauf
Zeichnen historischer Datendiagramme mit Skalierung. Export nach Excel, CSV. Vergleich mehrerer Parameter in einem Diagramm.
Chart.jsExcelTimescaleDB
Sequenzen und Rezepte
Visuelle Programmierung technologischer Abläufe. Verwaltung von Rezepten, Stufen und Chargen (Batch-Automatisierung).
BatchRezepteAutomatisierung
Rollenbasiertes Zugriffsmodell
Flexibles RBAC-System: Bediener, Ingenieure, Administratoren. Benutzeraktivitätsprotokoll. JWT-Authentifizierung.
RBACJWTPrüfung
Mehrsprachige Schnittstelle
Vollständige Lokalisierung über i18next. RTL-Unterstützung (Arabisch). Wechseln Sie die Sprache, ohne die Seite neu zu laden.
i18nextRTLLokalisierung
Docker-Bereitstellung
Vollständige Containerisierung über Docker Compose. Eine Datei – der gesamte Stack: Backend, Frontend, Datenbank, Redis, SPS-Worker.
DockerPostgreSQLRedis
Industrielle Protokolle
Unterstützung für alle
wichtige SPS-Protokolle
Schließen Sie beliebige Industriegeräte ohne Änderungen an – das System unterstützt standardmäßig Standardprotokolle.
Siemens S7
SiemensSnap7 + TIA Openness
Volle Unterstützung für S7-300/400/1200/1500. Variablen DB, M, I, Q lesen/schreiben. Integration mit TIA Portal für automatische Konfigurationsbereitstellung.
Modbus
UniversalRTU / TCP / ASCII
Modbus RTU über RS-485/RS-232 und Modbus TCP/IP. Unterstützt alle Funktionscodes: Spulen, diskrete Eingänge, Halteregister, Eingangsregister.
MQTT
IoTBroker / Client
IoT-Geräteprotokoll. Themen abonnieren, Befehle veröffentlichen. Kompatibel mit Mosquitto, HiveMQ, AWS IoT Core. QoS 0/1/2.
OPC UA
IIoTClient / Server
Industriestandard IIoT. Sicherer Datenaustausch mit jedem OPC UA-kompatiblen Gerät. Unterstützt Knoten-ID, Durchsuchen, Abonnement.
EtherNet/IP
RockwellAllen-Bradley / Rockwell
CIP-Protokoll für Allen-Bradley-SPS. Unterstützt ControlLogix, CompactLogix, MicroLogix. Tag-Lesung, Diagnose.
Technischer Überblick
Modern
Microservice-Architektur
Jede Komponente ist für ihre Aufgabe optimiert – von der Benutzeroberfläche bis zum hochausgelasteten Rust-Worker, der direkt mit der Hardware zusammenarbeitet.
Browser/Client
React 18 + TypeScript
SPA-Bedienerschnittstelle
MUI + Konva.js
UI-Komponenten und Diagramme
Redux Toolkit
Staatsmanagement
WebSocket Client
Echtzeit-Updates
Backend API
Django 4.2 + DRF
REST-API, Geschäftslogik
Django Channels
WebSocket-Server
JWT Auth
Authentifizierung und RBAC
Daphne / Gunicorn
ASGI/WSGI-Server
Worker PLC (Rust)
Tokio Async Runtime
Hochleistungsarbeiter
Snap7 / Modbus
SPS-Protokolltreiber
MQTT / OPC UA
IoT-Protokolle
Redis PubSub
Broadcast-Events
Data Warehouses
PostgreSQL + TimescaleDB
Hauptdatenbank und Zeitreihen
Redis
Cache, Sitzungen, PubSub
PgBouncer
Verbindungspooling
Qdrant
Vektordatenbank für KI
KI-Dienst
FastAPI
Asynchroner KI-Mikroservice
RAG Pipeline
Retrieval Augmented Generation
SQLAlchemy Async
Zugriff auf SCADA-Daten
Qdrant Client
Semantische Suche
Infrastruktur
Docker Compose
Containerisierung des gesamten Stapels
Nginx
Reverse-Proxy, statisch
TIA Agent (.NET)
Siemens TIA-Integration
Debian ISO
Bereites Image für die Installation
Hauptbereiche
System
Oberfläche
Die wichtigsten Bereiche der Anwendung: von Monitoring und Diagrammen bis zu Anlagen und Administration.
Monitoring und Visualisierung
Monitoring-Panel
Startbild: Kennzahlen, Bereichsstatus und schneller Prozessüberblick
Diagramme
R&I-/Prozessbilder: Anlagen, Leitungen, Verknüpfungen — Anzeige und Bedienung nah am realen Prozess
Alarme
Aktive und quittierte Störungen und Warnungen: Filter, Quittierung, Störungsverlauf
Aktivitätsprotokoll
Audit: wer hat wann was getan — für Nachvollziehbarkeit und Analysen
Trends
Trends und Archive zu ausgewählten Signalen/Tags — Analyse von Betriebsarten und Abweichungen
Logik und Automatisierung
Programme
Automatisierungsszenarien — Abläufe und Rezepte: Start, Schritte, Ausführungsstatus, Zuordnung zu Linien und Bereichen
Anlagen und Kommunikation
SPS
Steuerungen: Verbindung, Verbindungsstatus, Datenaustausch (Modbus, OPC UA u. a.)
E/A-Punkte
Physische Ein- und Ausgänge: Adressen, Signalzuordnung
Geräte
Anlagenobjekte (Pumpen, Ventile, PID u. a.): Parameter, Modi, Zuordnung zu E/A und Diagrammen
Funktionen
Berechnungen und Signaltransformationen
Administration
Benutzer
Konten: Zugriff, Profile, Sperren
Rollen
Rechte nach Rollen: Bediener, Technologe, Administrator u. a.
Grafische Zustände
Anzeige von Gerätezuständen in Diagrammen: Farben und Symbole (Betrieb / Stopp / Alarm)
Einstellungen
Allgemeine Anwendungsparameter, Lizenz, Systeminformationen
Datenfluss
SPS/Hardware → Rust Worker → Redis PubSub → Django Channels → React UI
Rust Worker → TimescaleDB ←→ Django API ←→ AI FastAPI → Qdrant
Ansatz im Vergleich
Unterschiede zu
klassischen SCADA-Systemen
Fünf praktische Unterschiede zwischen unserer Web-Plattform und klassischen SCADA-Clients.
Zugriff
Über den Browser — kein separater Client nötig, einheitliche UX auf jedem Gerät.
Stack
Python + React/TypeScript — Open Source, Entwickler finden und eigene Logik einbinden.
Integration
API-first und WebSocket — MES, ERP, Cloud, Analytics ohne zusätzliche Middleware.
Deployment
Docker-Container — reproduzierbare Umgebungen, planbare Ausrollung, einfache Wartung.
SPS-Engineering
Modbus/OPC UA + Code-Export für Siemens — minimaler Abstand zwischen SCADA-Projekt und Controller-Code.
Reale Installationen
Projekt-
beispiele
Screenshots von funktionierenden SCADA-Installationen in Industrieanlagen verschiedener Branchen.
2

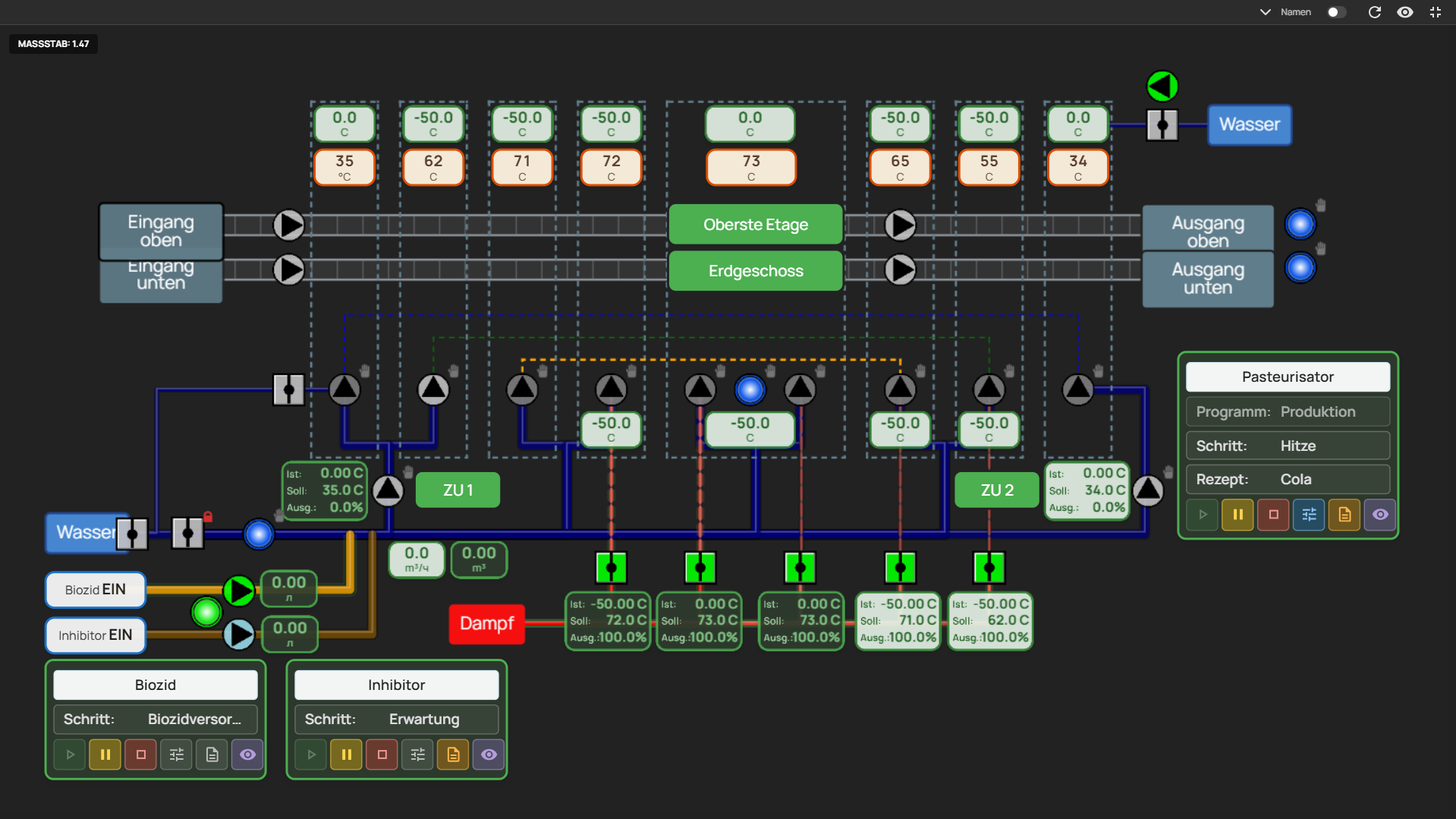

Prozess-Schaltplan
Interaktives Prozessdiagramm mit animierten Geräten, Rohrleitungen und Ventilzuständen.
Schaltplan Konva.js SVG
3

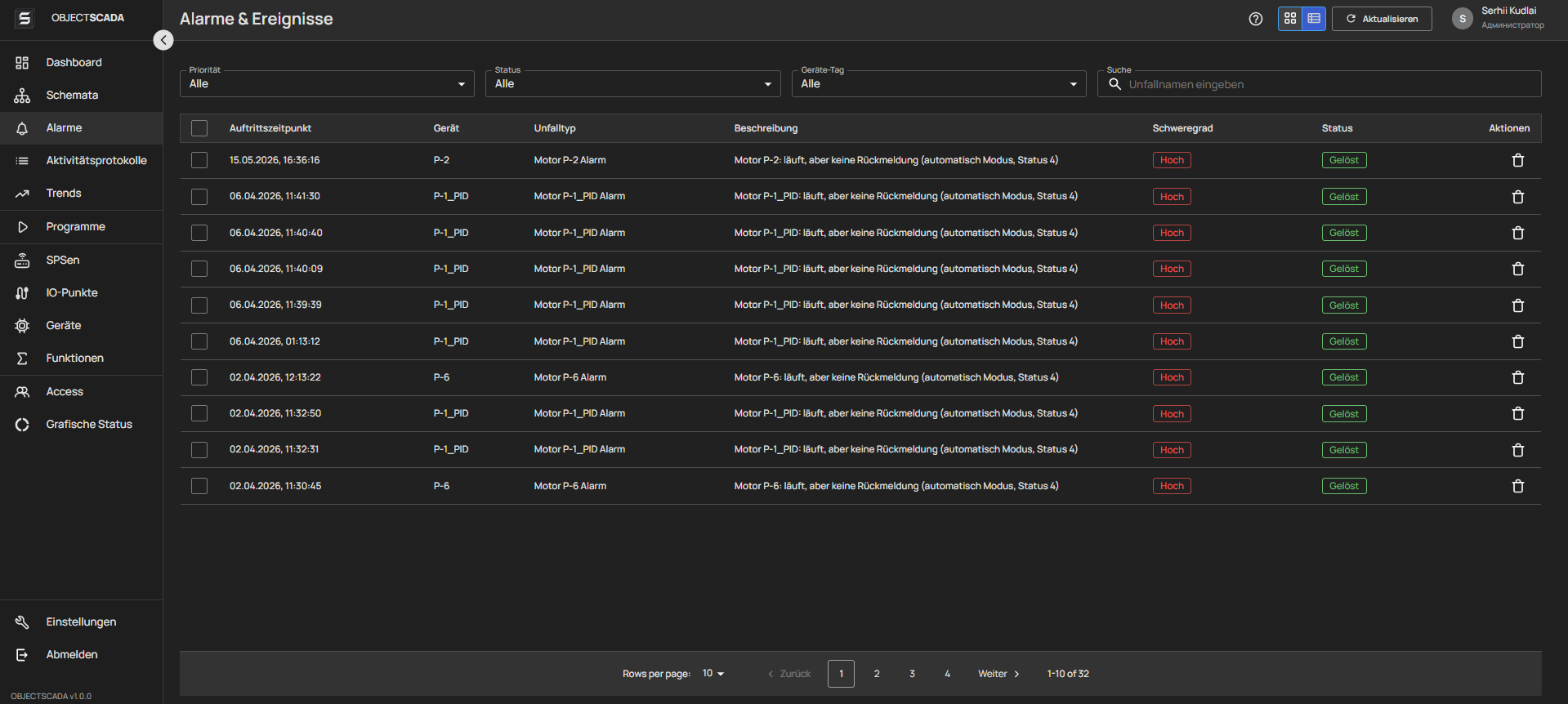

Alarme & Ereignisse
Alarmprotokoll mit Prioritäten, Quittierung und Verlauf: Filterung nach Zone, Zeit und Ereignistyp.
Alarme Protokoll Quittierung
4

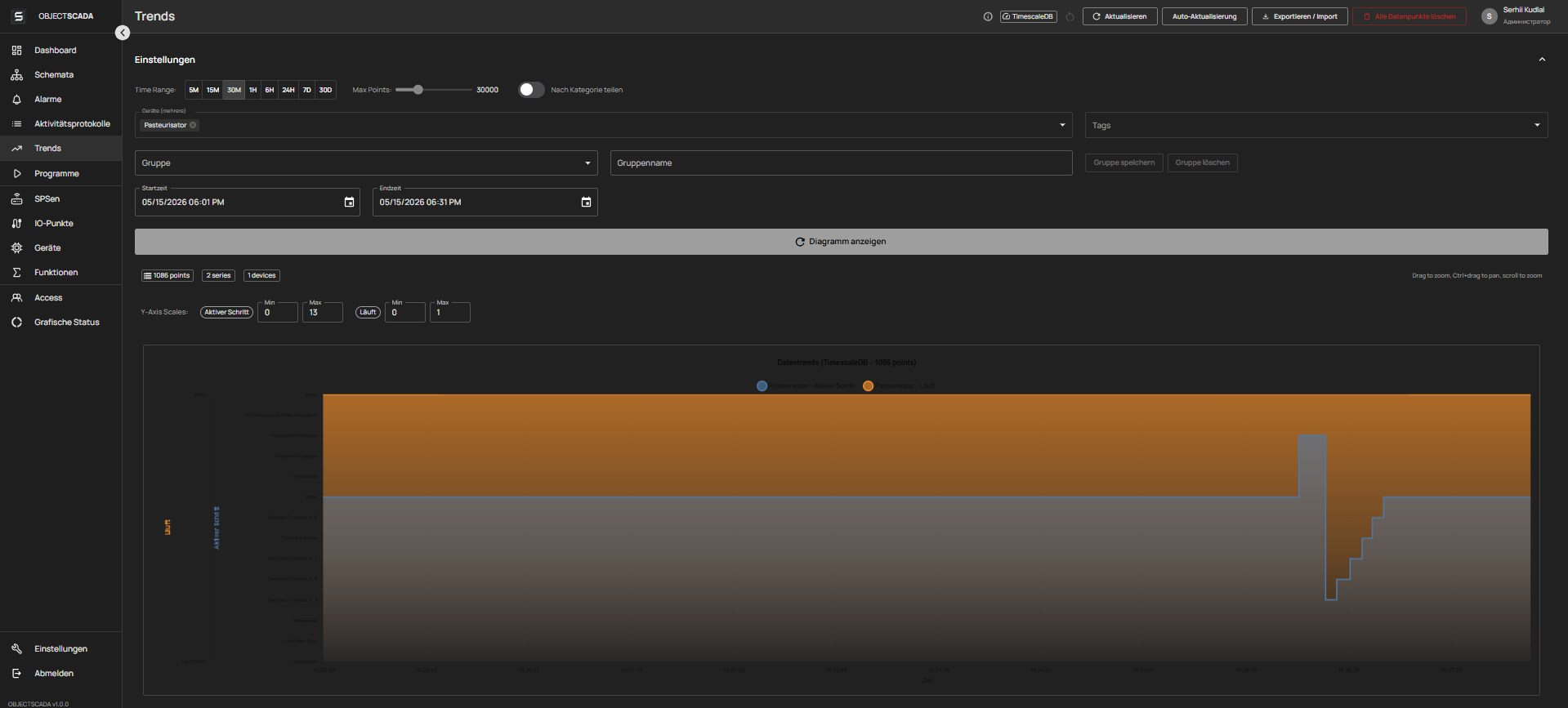

Trends & Archive
Historische Daten auf einer Zeitachse mit Zoom, Multi-Parameter-Vergleich und Excel-Export.
Trends TimescaleDB Chart.js
5
Geräteverbindungen
Einheitliche Übersicht über Verbindungen zu SPSen, OPC-Servern und Feldgeräten: Kanalstatus, Diagnose und Verbindungsqualität.
OPC UA Modbus SPS
6

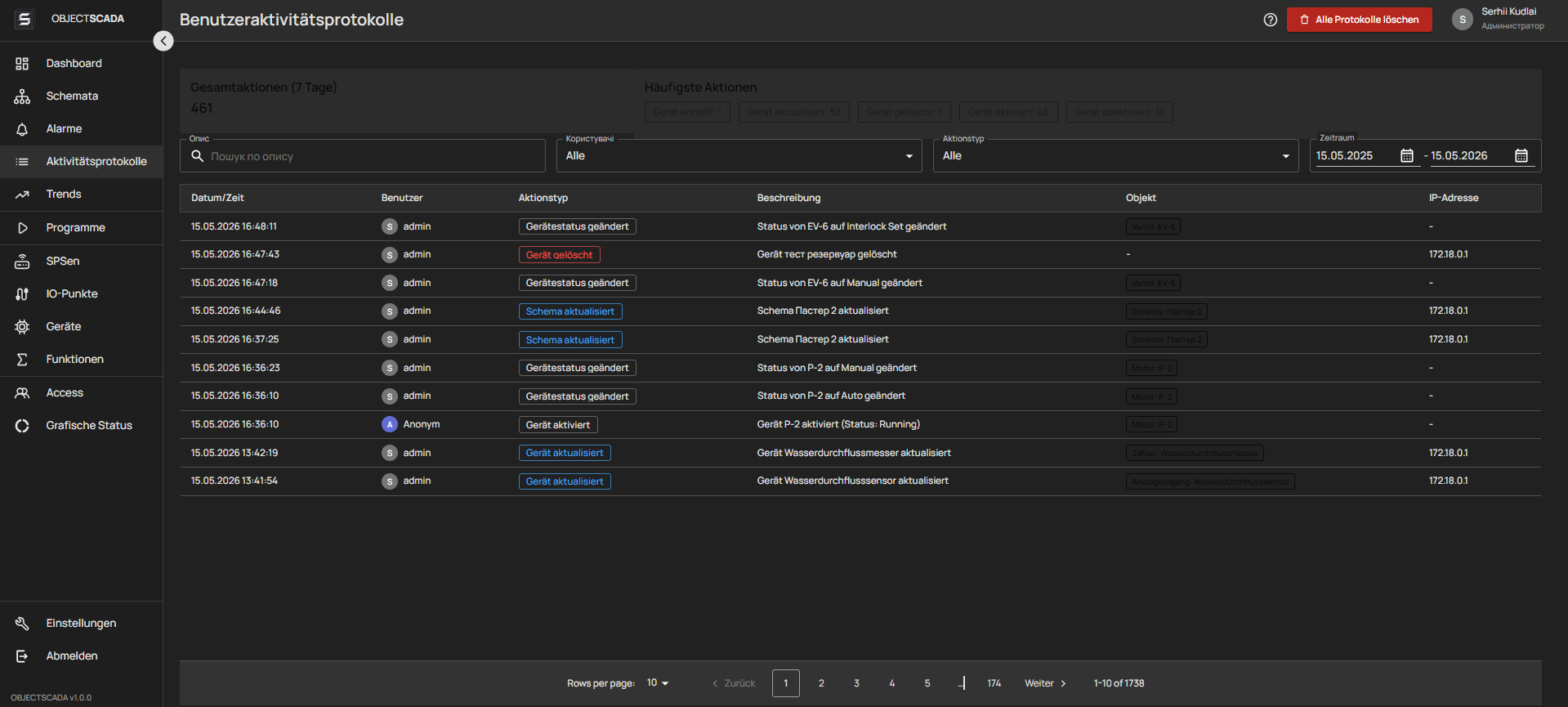

Aktivitätsprotokoll
Operator-Audit: Wer hat wann was im System getan — für Untersuchungen und Nachvollziehbarkeit.
Audit Sicherheit RBAC
Kontaktieren Sie uns
Bereit zur Umsetzung
SCADA bei Ihnen vor Ort?
Kontaktieren Sie uns, um einen Demo-Zugang zu erhalten, technische Beratung zu erhalten oder die Implementierungskosten für Ihr Unternehmen abzuschätzen.
Demo-Zugang
Testumgebung mit Echtdaten zur Systembewertung
Pilotprojekt
Implementierung an einem Standort mit anschließender Skalierung
Technische Beratung
Bewerten Sie die Kompatibilität mit Ihrer Ausrüstung und SPS
