1

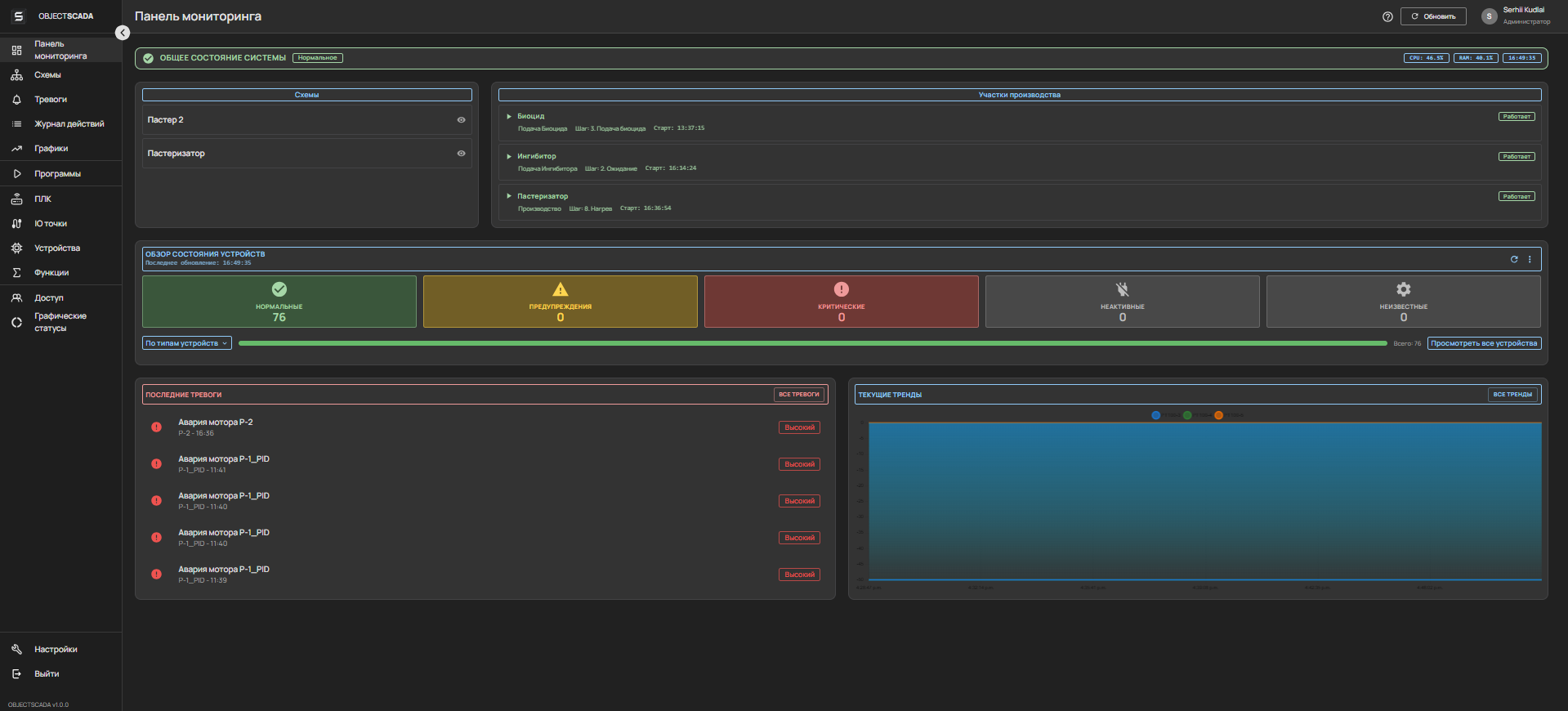

Главный дашборд
Обзорный экран мониторинга: ключевые KPI, статус оборудования, тренды давления и температуры в реальном времени.
Мониторинг KPI WebSocket
Промышленная автоматизация нового поколения
Веб-SCADA система
для вашего производства
Мониторинг, управление и автоматизация технологических процессов в реальном времени. Поддержка всех основных протоколов ПЛК, визуальный редактор схем и встроенный AI-ассистент.
14+
Типов устройств
5
Протоколов ПЛК
Real-time
Мониторинг
AI
Ассистент
https://scada.example.com/dashboard
Прокрутите вниз
Возможности платформы
Всё что нужно для
промышленной автоматизации
Полнофункциональная SCADA-платформа с единым интерфейсом для мониторинга, управления и анализа технологических процессов.
Мониторинг в реальном времени
WebSocket-соединение обеспечивает мгновенное обновление данных. TimescaleDB хранит временные ряды с наносекундной точностью.
WebSocketTimescaleDBRedis
Визуальный редактор схем
Drag-and-drop редактор технологических схем на базе Konva.js. Создавайте интерактивные мнемосхемы с анимацией состояний устройств.
Konva.jsSVGDrag & Drop
Управление авариями
Многоуровневая система алармов с приоритетами. Журнал событий, квитирование, эскалация уведомлений. История аварийных ситуаций.
АлармыКвитированиеУведомления
Тренды и история данных
Построение графиков исторических данных с масштабированием. Экспорт в Excel, CSV. Сравнение нескольких параметров на одном графике.
Chart.jsExcelTimescaleDB
Последовательности и рецепты
Визуальное программирование технологических последовательностей. Управление рецептами, стадиями и партиями (batch automation).
BatchРецептыАвтоматизация
Ролевая модель доступа
Гибкая RBAC-система: операторы, инженеры, администраторы. Журнал действий пользователей. JWT-аутентификация.
RBACJWTАудит
Многоязычный интерфейс
Полная локализация через i18next. Поддержка RTL (арабский). Переключение языка без перезагрузки страницы.
i18nextRTLЛокализация
Docker-деплой
Полная контейнеризация через Docker Compose. Один файл — весь стек: бэкенд, фронтенд, БД, Redis, воркер ПЛК.
DockerPostgreSQLRedis
Промышленные протоколы
Поддержка всех
ключевых протоколов ПЛК
Подключите любое промышленное оборудование без доработки — система поддерживает стандартные протоколы «из коробки».
Siemens S7
SiemensSnap7 + TIA Openness
Полная поддержка S7-300/400/1200/1500. Чтение/запись переменных DB, M, I, Q. Интеграция с TIA Portal для автоматического деплоя конфигурации.
Modbus
UniversalRTU / TCP / ASCII
Modbus RTU через RS-485/RS-232 и Modbus TCP/IP. Поддержка всех функциональных кодов: Coils, Discrete Inputs, Holding Registers, Input Registers.
MQTT
IoTBroker / Client
Протокол IoT-устройств. Подписка на топики, публикация команд. Совместимость с Mosquitto, HiveMQ, AWS IoT Core. QoS 0/1/2.
OPC UA
IIoTClient / Server
Промышленный стандарт IIoT. Безопасный обмен данными с любым OPC UA-совместимым оборудованием. Поддержка Node ID, Browse, Subscription.
EtherNet/IP
RockwellAllen-Bradley / Rockwell
Протокол CIP для ПЛК Allen-Bradley. Поддержка ControlLogix, CompactLogix, MicroLogix. Чтение тегов, диагностика.
Технический обзор
Современная
микросервисная архитектура
Каждый компонент оптимизирован для своей задачи — от UI до высоконагруженного Rust-воркера, работающего напрямую с оборудованием.
Браузер / Клиент
React 18 + TypeScript
SPA интерфейс оператора
MUI + Konva.js
UI-компоненты и схемы
Redux Toolkit
Управление состоянием
WebSocket Client
Real-time обновления
Backend API
Django 4.2 + DRF
REST API, бизнес-логика
Django Channels
WebSocket сервер
JWT Auth
Аутентификация и RBAC
Daphne / Gunicorn
ASGI / WSGI серверы
Воркер ПЛК (Rust)
Tokio Async Runtime
Высокопроизводительный воркер
Snap7 / Modbus
Драйверы протоколов ПЛК
MQTT / OPC UA
IoT протоколы
Redis PubSub
Трансляция событий
Хранилища данных
PostgreSQL + TimescaleDB
Основная БД и временные ряды
Redis
Кэш, сессии, PubSub
PgBouncer
Пулинг соединений
Qdrant
Векторная БД для AI
AI Сервис
FastAPI
Асинхронный AI-микросервис
RAG Pipeline
Retrieval Augmented Generation
SQLAlchemy Async
Доступ к данным SCADA
Qdrant Client
Семантический поиск
Инфраструктура
Docker Compose
Контейнеризация всего стека
Nginx
Реверс-прокси, статика
TIA Agent (.NET)
Siemens TIA интеграция
Debian ISO
Готовый образ для установки
Основные разделы
Интерфейс
системы
Основные вкладки приложения: от мониторинга и схем до оборудования и администрирования.
Мониторинг и визуализация
Панель мониторинга
Начальный экран: ключевые показатели, состояние участков, быстрый обзор процесса
Схемы
Мнемосхемы: оборудование, связи, трубопроводы — просмотр и управление в режиме, близком к реальному процессу
Тревоги
Активные и завершённые аварии и предупреждения: фильтрация, подтверждение, история инцидентов
Журнал действий
Аудит: кто, когда и что делал в системе — для ответственности и расследований
Графики
Тренды и архивы по выбранным сигналам и тегам — анализ режимов и отклонений
Логика и автоматизация
Программы
Сценарии автоматизации — последовательности и рецепты: запуск, шаги, статус выполнения, привязка к производственным линиям и участкам
Оборудование и связь
ПЛК
Контроллеры: подключение, статус связи, настройки обмена данными (Modbus, OPC UA и др.)
IO-точки
Физические входы и выходы: адреса, привязка к сигналам
Устройства
Промышленные объекты (насосы, клапаны, ПИД и др.): параметры, режимы, привязка к IO и схемам
Функции
Вычисления и преобразования сигналов
Администрирование
Пользователи
Учётные записи: доступ, профили, блокировки
Роли
Права по ролям: оператор, технолог, администратор и т.д.
Графические статусы
Отображение состояний оборудования на схемах: цвета и иконки (работа / стоп / авария)
Настройки
Общие параметры приложения, лицензия, системная информация
Поток данных
ПЛК / Оборудование → Rust Worker → Redis PubSub → Django Channels → React UI
Rust Worker → TimescaleDB ←→ Django API ←→ AI FastAPI → Qdrant
Сравнение подходов
Отличия от
классических SCADA
Пять практических отличий веб-платформы от классических клиентских SCADA.
Доступ
Через браузер — не нужен отдельный клиент, единый UX на любом устройстве.
Стек
Python + React/TypeScript — открытый код, легко найти разработчиков и встроить кастомную логику.
Интеграция
API-first и WebSocket — MES, ERP, облако, аналитика без дополнительных middleware.
Развёртывание
Docker-контейнеры — воспроизводимые среды, предсказуемый деплой, простое сопровождение.
Инженерия ПЛК
Modbus/OPC UA + экспорт кода под Siemens — минимальный разрыв между проектом в SCADA и кодом на контроллере.
Реализованные объекты
Примеры
реальных проектов
Скриншоты рабочих инсталляций системы SCADA на производственных объектах различных отраслей.
2

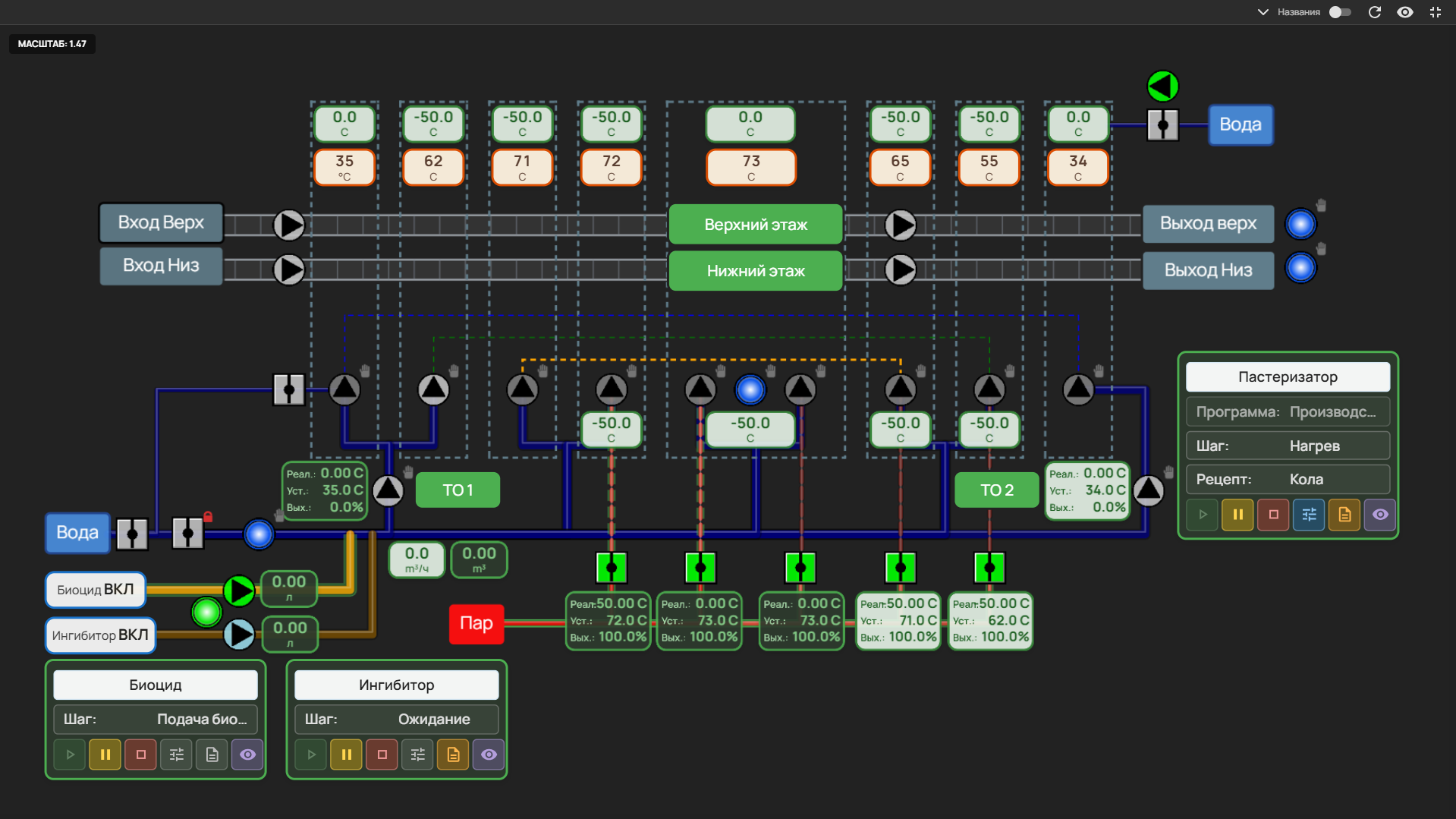

Мнемосхема процесса
Интерактивная схема технологического процесса с анимированными устройствами, трубопроводами и состояниями клапанов.
Мнемосхема Konva.js SVG
3

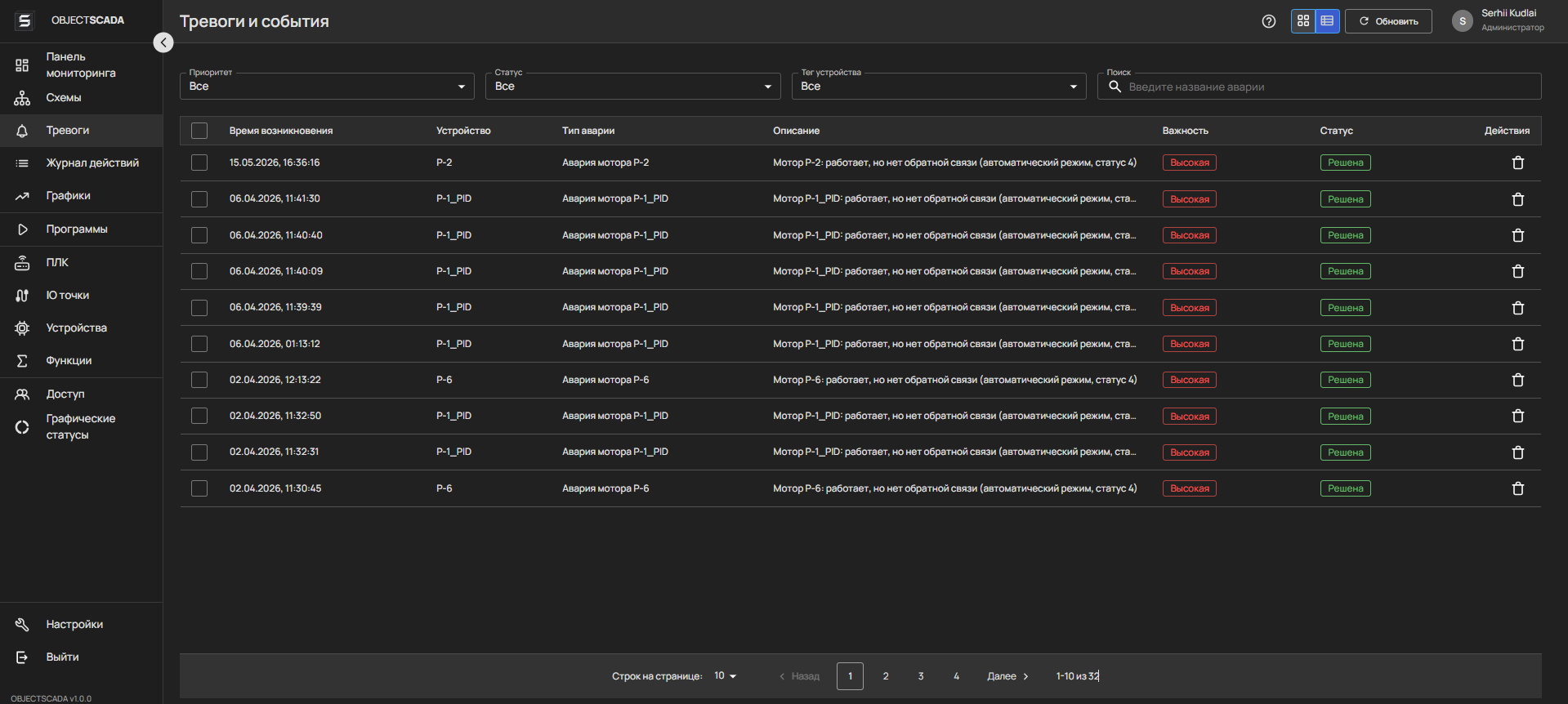

Аварии и события
Журнал аварий с приоритетами, квитированием и историей: фильтрация по зонам, времени и типу события.
Аварии Журнал Квитирование
4

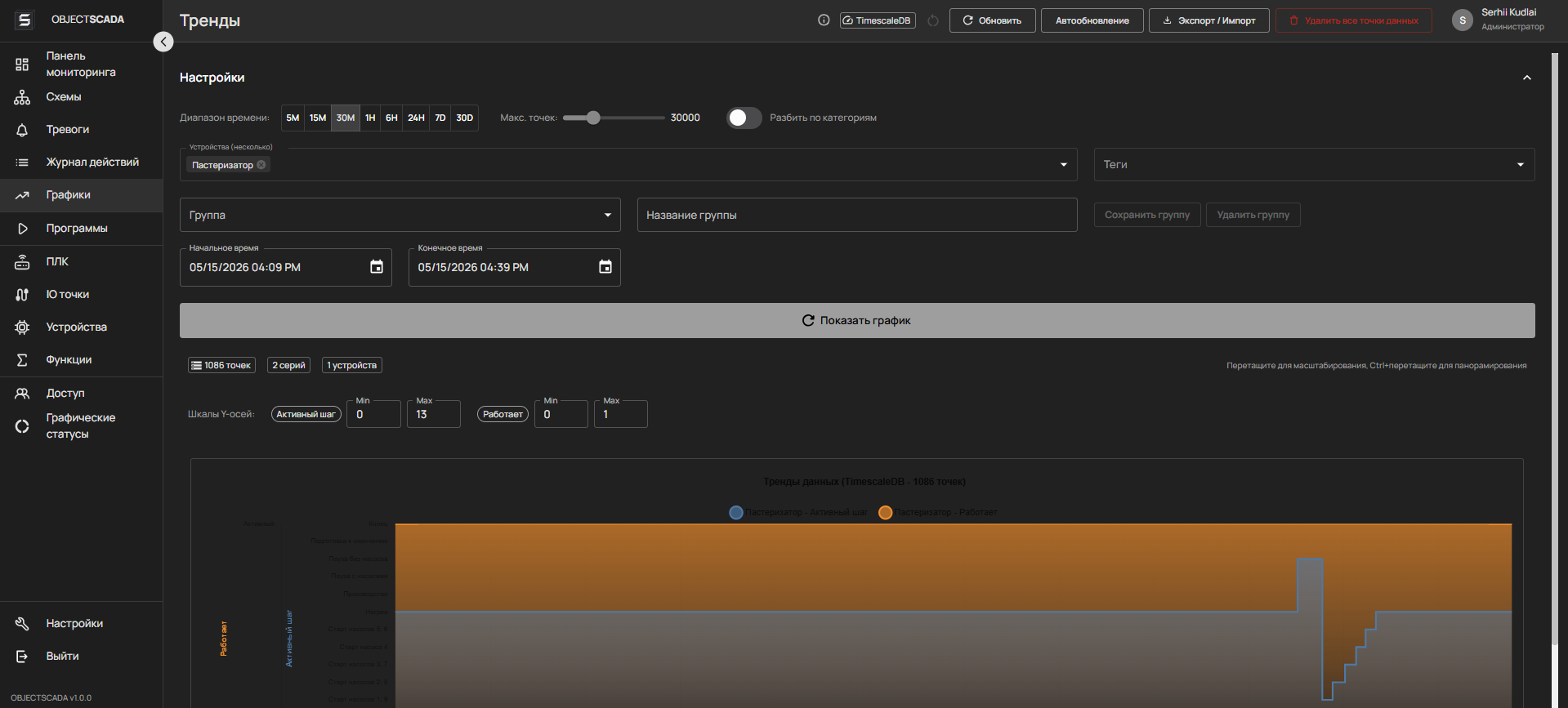

Тренды и архивы
Исторические данные на временной шкале с масштабированием, сравнением нескольких параметров и экспортом в Excel.
Тренды TimescaleDB Chart.js
5

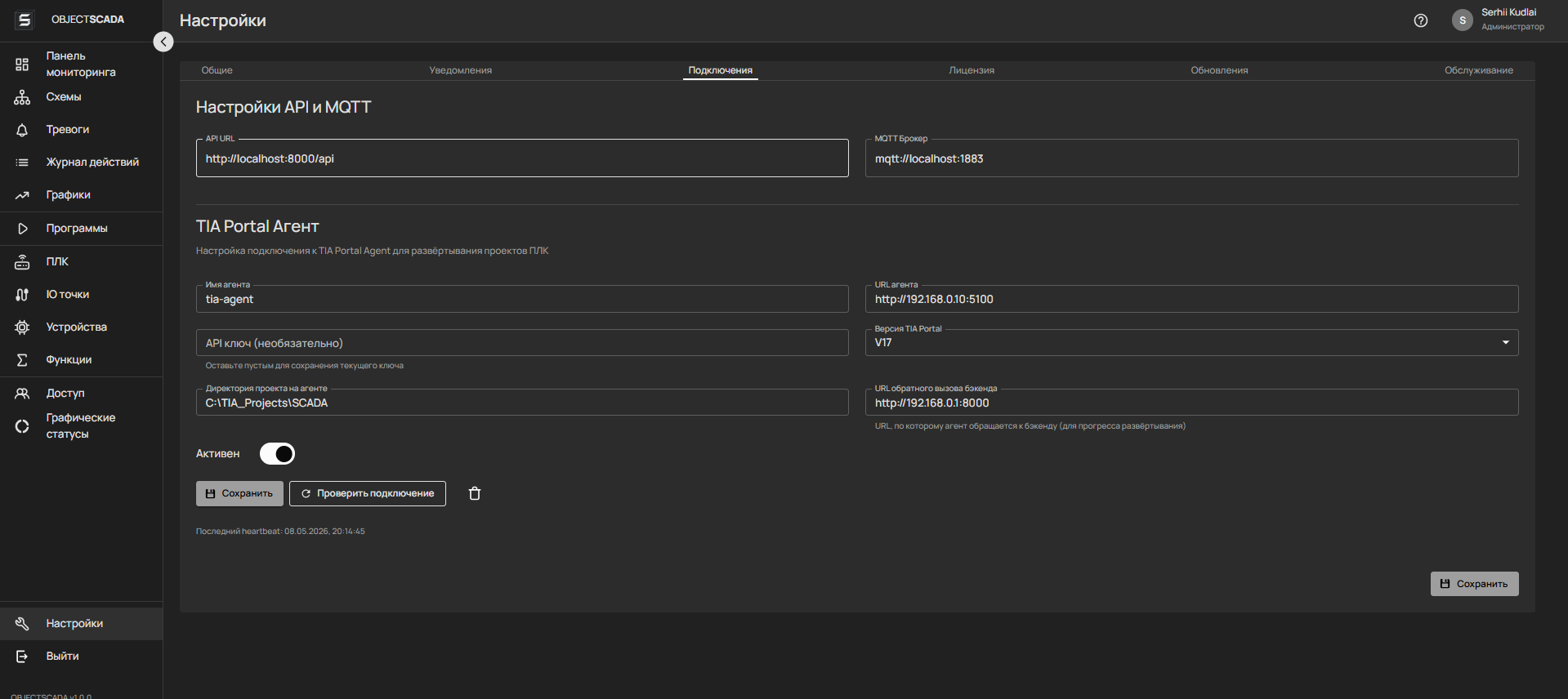

Подключения оборудования
Единый экран связи с ПЛК, OPC-серверами и полевыми устройствами: статус каналов, диагностика и контроль качества соединения.
OPC UA Modbus ПЛК
6

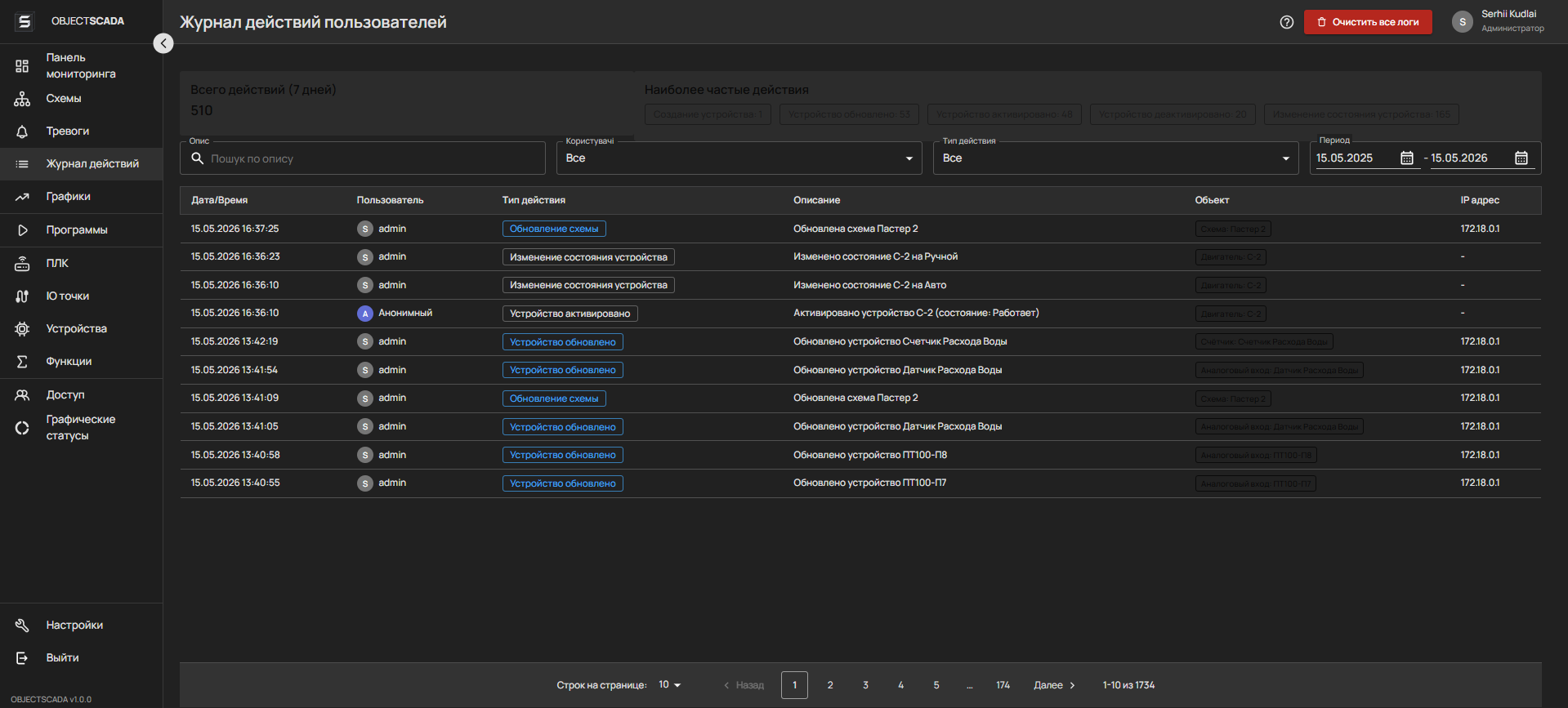

Журнал действий
Аудит действий операторов: кто, когда и что делал в системе — для расследований и обеспечения ответственности.
Аудит Безопасность RBAC
Свяжитесь с нами
Готовы внедрить
SCADA на вашем объекте?
Свяжитесь с нами для получения демо-доступа, технической консультации или расчёта стоимости внедрения для вашего предприятия.
Демо-доступ
Тестовая среда с реальными данными для оценки системы
Пилотный проект
Внедрение на одном участке с последующим масштабированием
Техническая консультация
Оценка совместимости с вашим оборудованием и ПЛК
