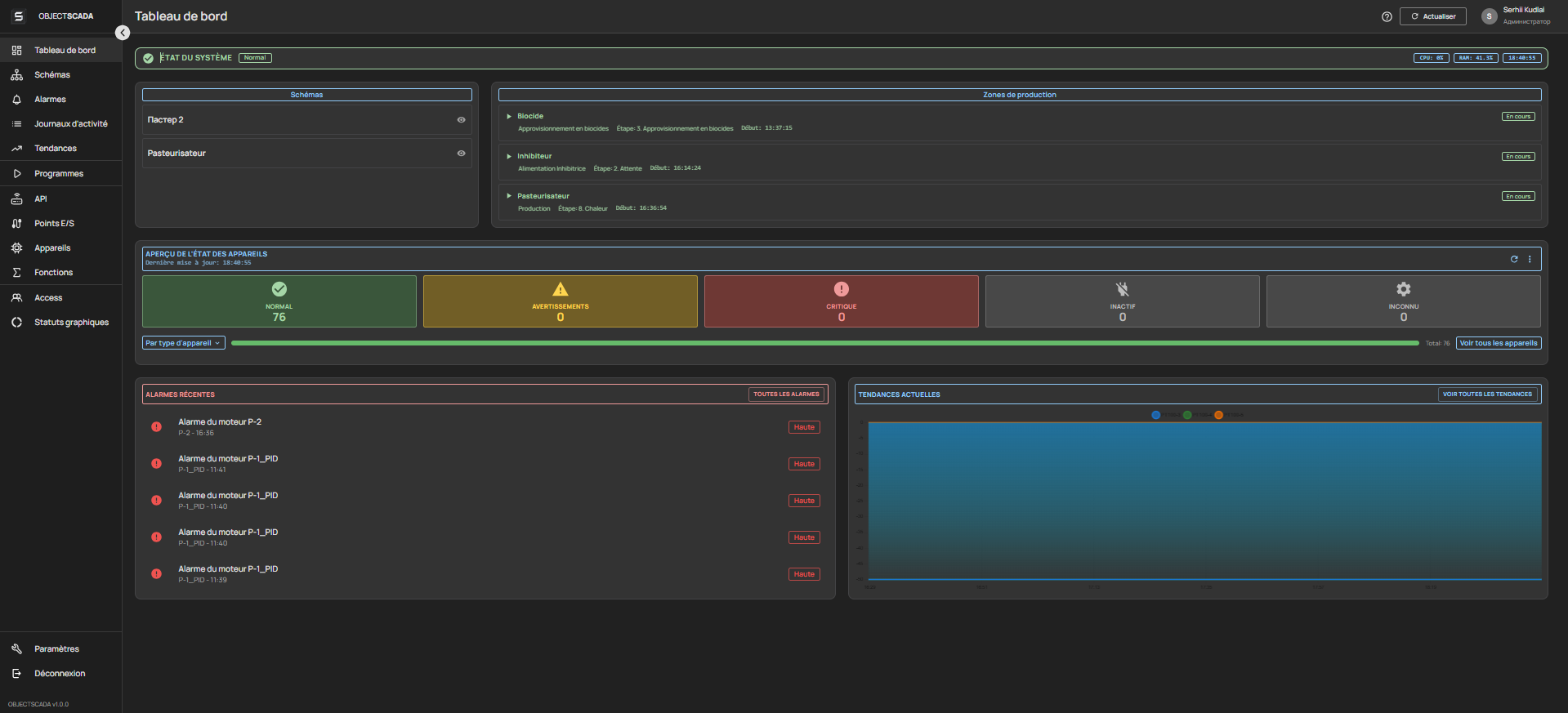

Tableau de bord principal
Écran de surveillance d'ensemble : KPIs clés, état des équipements et tendances en temps réel.
Surveillance KPI WebSocket
Automatisation industrielle de nouvelle génération
Système SCADA Web
pour votre production
Surveillance, contrôle et automatisation des processus technologiques en temps réel. Prend en charge tous les principaux protocoles PLC, éditeur de circuits visuels et assistant AI intégré.
14+
Types d'appareils
5
Protocoles automates
En temps réel
Surveillance
AI
Assistant
https://scada.example.com/dashboard
Faites défiler vers le bas
Capacités de la plateforme
Tout ce dont vous avez besoin pour
automatisation industrielle
Plateforme SCADA complète avec une interface unique pour surveiller, contrôler et analyser les processus technologiques.
Surveillance en temps réel
La connexion WebSocket fournit une mise à jour instantanée des données. TimescaleDB stocke les séries chronologiques avec une précision de la nanoseconde.
WebSocketÉchelle de tempsDBRédis
Editeur de schémas visuels
Éditeur d'organigrammes par glisser-déposer basé sur Konva.js. Créez des diagrammes synoptiques interactifs avec animation des états des appareils.
Konva.jsSVGGlisser-déposer
Gestion des accidents
Système d'alarme multi-niveaux avec priorités. Journal des événements, accusé de réception, escalade des notifications. Histoire des situations d'urgence.
AlarmesPoignée de mainNotifications
Tendances et historique des données
Tracer des graphiques de données historiques avec mise à l'échelle. Exporter vers Excel, CSV. Comparaison de plusieurs paramètres sur un graphique.
Graphique.jsExcellerÉchelle de tempsDB
Séquences et recettes
Programmation visuelle de séquences technologiques. Gestion des recettes, des étapes et des lots (automatisation des lots).
LotRecettesAutomation
Modèle d'accès basé sur les rôles
Système RBAC flexible : opérateurs, ingénieurs, administrateurs. Journal d'activité des utilisateurs. Authentification JWT.
RBACJWTAudit
Interface multilingue
Localisation complète via i18next. Prise en charge RTL (arabe). Changer de langue sans recharger la page.
i18suivantRTLLocalisation
Déploiement Docker
Conteneurisation complète via Docker Compose. Un fichier - la pile entière : backend, frontend, base de données, Redis, travailleur PLC.
DockerPostgreSQLRédis
Protocoles industriels
Un soutien pour tous
protocoles API clés
Connectez n'importe quel équipement industriel sans modification - le système prend en charge les protocoles standard prêts à l'emploi.
SIEMENS S7
SiemensOuverture Snap7 + TIA
Prise en charge complète des S7-300/400/1200/1500. Variables de lecture/écriture DB, M, I, Q. Intégration avec TIA Portal pour le déploiement automatique de la configuration.
Modbus
UniverselRTU/TCP/ASCII
Modbus RTU via RS-485/RS-232 et Modbus TCP/IP. Prend en charge tous les codes de fonction : bobines, entrées discrètes, registres de maintien, registres d'entrée.
MQTT
IdOCourtier / Client
Protocole de périphérique IoT. Abonnez-vous aux sujets, publiez des commandes. Compatible avec Mosquitto, HiveMQ, AWS IoT Core. QoS 0/1/2.
OPC-UA
IIoTClient/Serveur
IIoT standard de l’industrie. Échange de données sécurisé avec tout équipement compatible OPC UA. Supporte l'ID de nœud, la navigation, l'abonnement.
EtherNet/IP
RockwellAllen-Bradley/Rockwell
Protocole CIP pour les automates Allen-Bradley. Prend en charge ControlLogix, CompactLogix, MicroLogix. Lecture de tags, diagnostic.
Aperçu technique
Moderne
architecture de microservices
Chaque composant est optimisé pour sa tâche - de l'interface utilisateur au travailleur Rust hautement chargé qui fonctionne directement avec le matériel.
Navigateur/Client
Réagir 18 + TypeScript
Interface opérateur SPA
MUI + Konva.js
Composants et diagrammes de l'interface utilisateur
Boîte à outils Redux
Gestion de l'État
Client WebSocket
Mises à jour en temps réel
API back-end
Django 4.2 + DRF
API REST, logique métier
Canaux Django
Serveur WebSocket
Authentification JWT
Authentification et RBAC
Daphné / Gunicorne
Serveurs ASGI/WSGI
Automate de travail (rouille)
Exécution asynchrone de Tokio
Travailleur de haute performance
Snap7/Modbus
Pilotes de protocole PLC
MQTT/OPC UA
Protocoles IoT
Redis PubSub
Événements diffusés
Entrepôts de données
PostgreSQL + TimescaleDB
Base de données principale et séries chronologiques
Rédis
Cache, sessions, PubSub
PgBouncer
Regroupement de connexions
Qdrant
Base de données vectorielles pour l'IA
Service IA
API rapide
Microservice d'IA asynchrone
Pipeline RAG
Génération augmentée de récupération
SQLAlchimie Asynchrone
Accès aux données SCADA
Client Qdrant
Recherche sémantique
Infrastructure
Docker Composer
Conteneurisation de l'ensemble de la pile
Nginx
Proxy inverse, statique
Agent TIA (.NET)
Intégration Siemens TIA
ISO Debian
Image prête pour l'installation
Domaines principaux
Système
interface
Principaux domaines d'application : de la surveillance et des diagrammes à l'équipement et à l'administration.
Surveillance et visualisation
Tableau de bord de surveillance
Vue d'accueil : KPI, statut de la zone et aperçu rapide du processus
Diagrammes
Schémas synoptiques : équipements, tuyauterie et liaisons – visualisation et contrôle proches du processus réel
Alarmes
Alarmes et avertissements actifs et effacés : filtrage, acquittement, historique des incidents
Journal d'activité
Piste d'audit : qui a fait quoi et quand – pour la responsabilité et les enquêtes
Tendances
Tendances et archives pour les signaux/tags sélectionnés – analyser les modes et les écarts
Logique et automatisation
Programmes
Scénarios d'automatisation — séquences et recettes : démarrage, étapes, statut d'exécution, liaison aux lignes et zones
Équipement et connectivité
Automates
Contrôleurs : connexion, état de la liaison, paramètres d'échange de données (Modbus, OPC UA, etc.)
Points d'E/S
Entrées/sorties physiques : adressage et liaison du signal
Appareils
Objets de l'installation (pompes, vannes, PID, etc.) : paramètres, modes, liaison aux E/S et diagrammes
Fonctions
Calculs et transformations de signaux
Administration
Utilisateurs
Comptes : accès, profils, verrouillages
Rôles
Autorisations basées sur les rôles : opérateur, technologue, administrateur, etc.
États graphiques
Etat des équipements sur schémas : couleurs et icônes (marche / arrêt / alarme)
Paramètres
Paramètres généraux de l'application, licence, informations système
Flux de données
Automate/Matériel Travailleur de la rouille Redis PubSub Canaux Django Réagir à l'interface utilisateur
Travailleur de la rouille Échelle de tempsDB API Django IA FastAPI Qdrant
Comparaison des approches
Différences de
SCADA classiques
Cinq différences pratiques entre notre plateforme Web et le client SCADA traditionnel.
Accéder
Via navigateur : aucun client séparé n'est nécessaire, UX unifiée sur n'importe quel appareil.
Empiler
Python + React/TypeScript — open source, facile à trouver des développeurs et intégration d'une logique personnalisée.
Intégration
API-first et WebSocket : MES, ERP, cloud, analyses sans middleware supplémentaire.
Déploiement
Conteneurs Docker : environnements reproductibles, déploiement prévisible, maintenance simple.
Ingénierie API
Modbus/OPC UA + export de code pour Siemens — écart minimal entre le projet SCADA et le code du contrôleur.
Installations réelles
Exemples de
projets
Captures d'écran d'installations SCADA en fonctionnement dans des installations industrielles de divers secteurs.
2

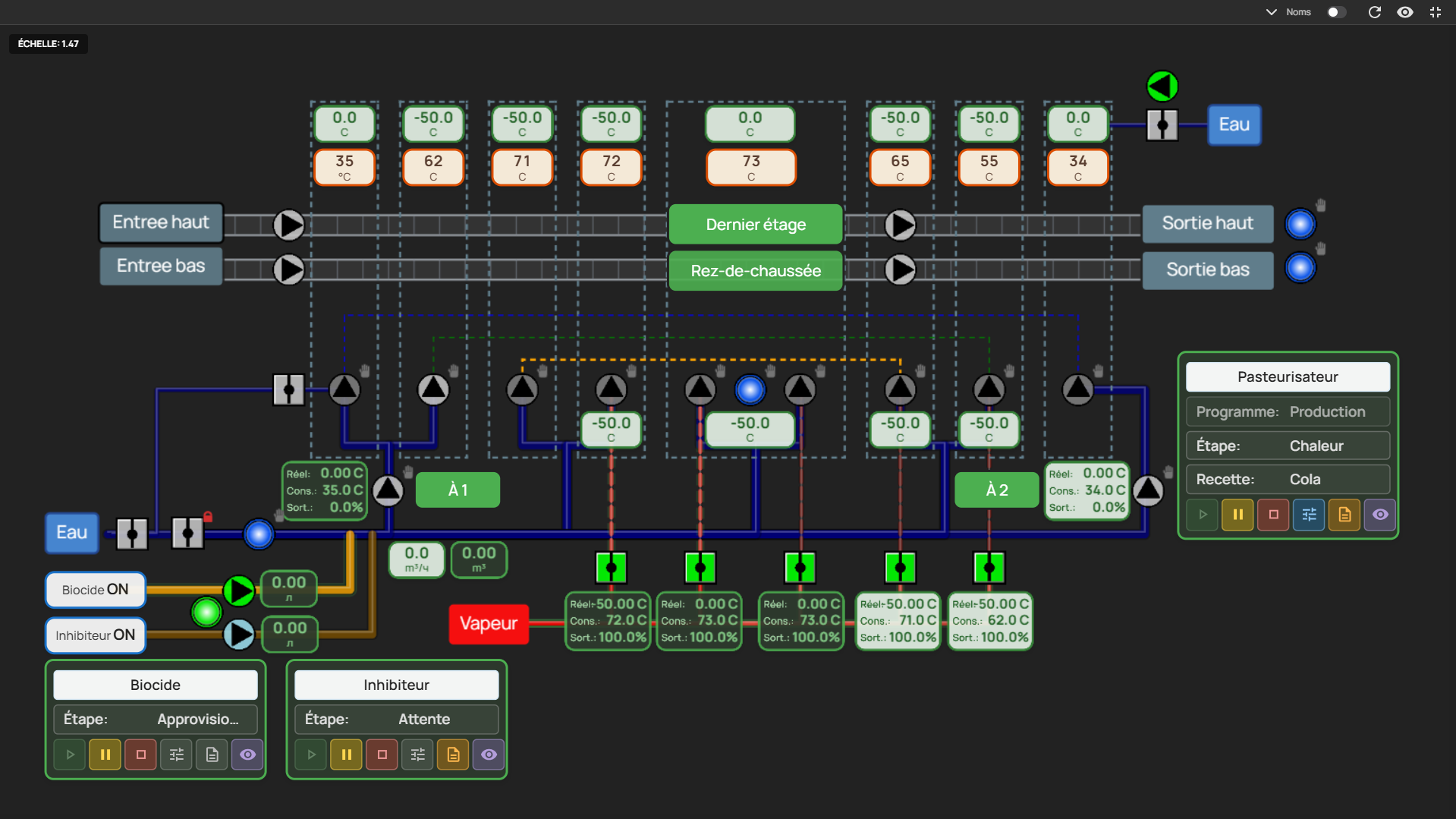

Schéma du procédé
Schéma de procédé interactif avec dispositifs animés, canalisations et états des vannes.
Schéma Konva.js SVG
3

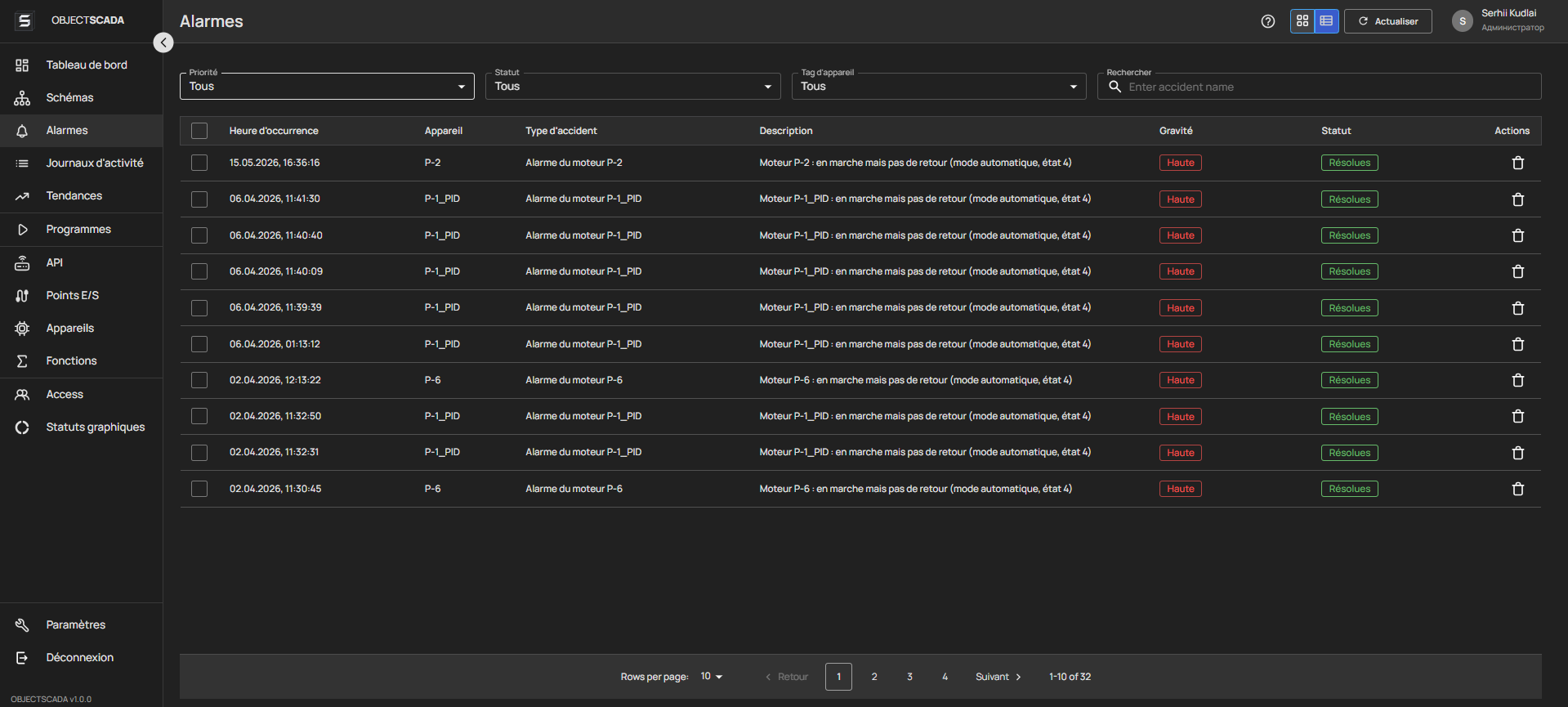

Alarmes et événements
Journal d'alarmes avec priorités, acquittement et historique : filtrage par zone, heure et type.
Alarmes Journal Acquittement
4

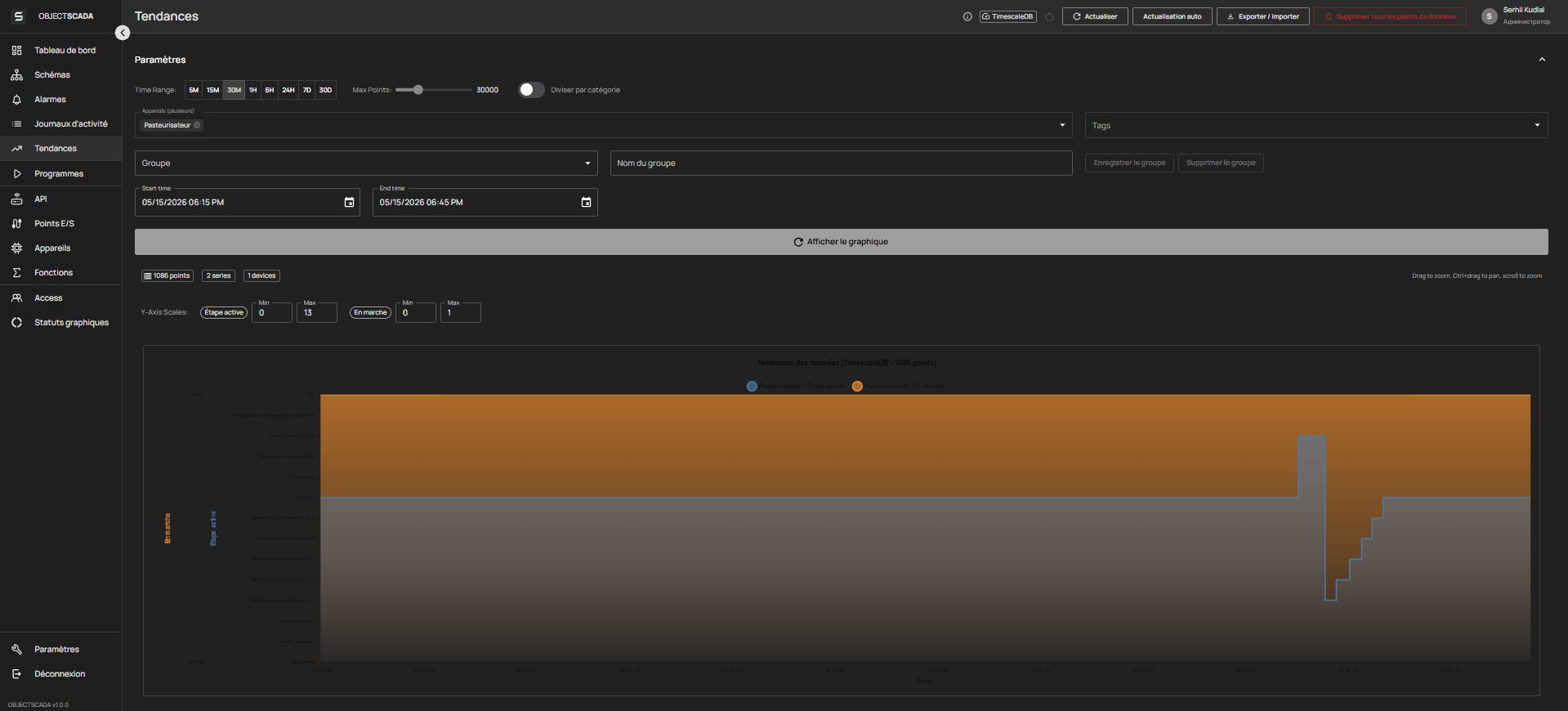

Tendances et archives
Données historiques avec zoom, comparaison de paramètres et export Excel.
Tendances TimescaleDB Chart.js
5

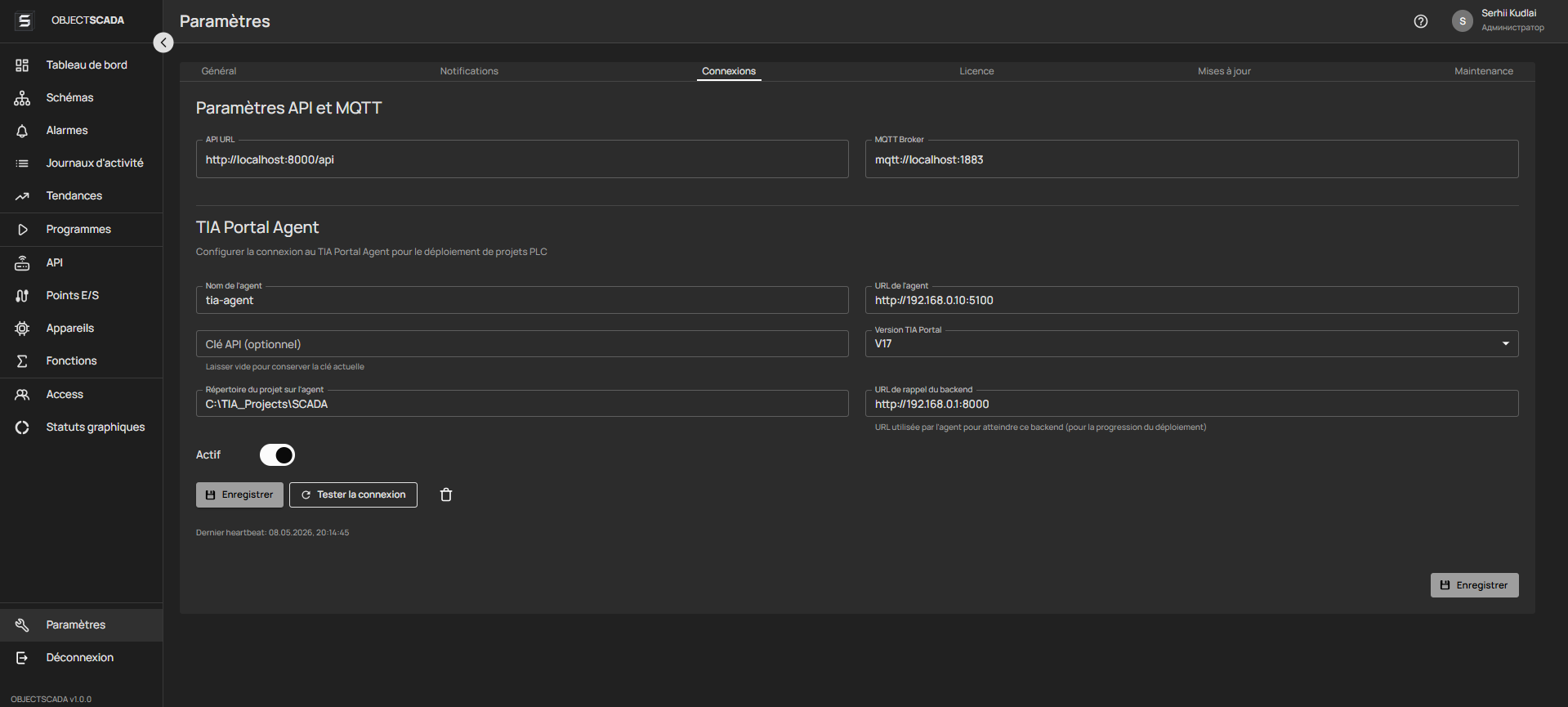

Connexions équipements
Vue unifiée des liaisons vers automates, serveurs OPC et terrain : état des canaux, diagnostic et qualité de connexion.
OPC UA Modbus Automate
6

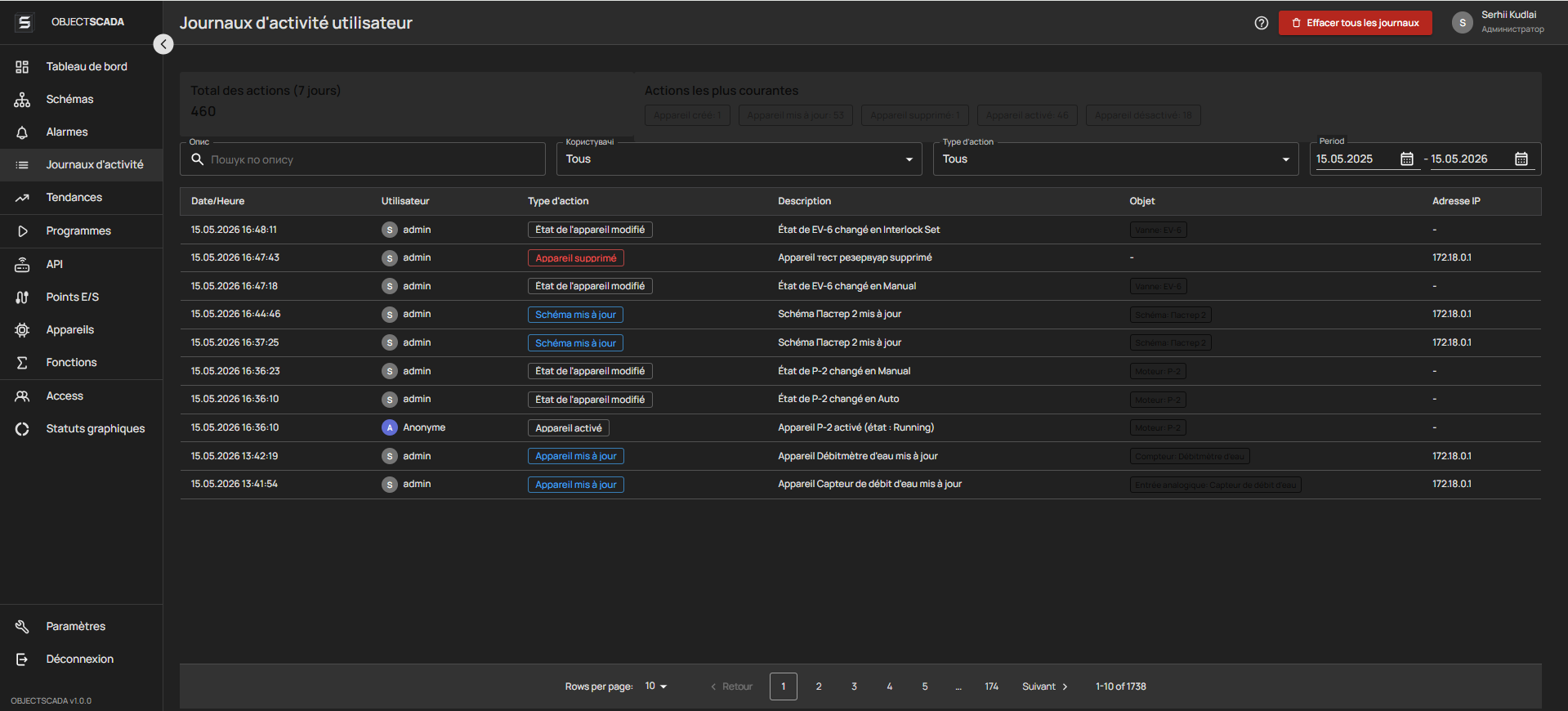

Journal d'actions
Audit des opérateurs : qui, quand et quoi a été fait dans le système — pour les enquêtes et la responsabilité.
Audit Sécurité RBAC
Contactez-nous
Prêt à mettre en œuvre
SCADA sur votre site ?
Contactez-nous pour recevoir un accès à une démonstration, des conseils techniques ou estimer le coût de mise en œuvre pour votre entreprise.
Accès démo
Environnement de test avec des données réelles pour l'évaluation du système
Projet pilote
Implémentation sur un site avec mise à l'échelle ultérieure
Consultation technique
Évaluez la compatibilité avec votre équipement et votre automate
